Vestiges karstiques : Grotte des Ramoneurs
Faut pas rester ici, c'est le pays des Chauves-Souris ! (Las vegas Parano - photo perso)
1- Le Karst The karst
Le karst se définit par une structure géologique consécutive à l’érosion hydraulique ou chimique de roches solubles, principalement de roches carbonatées (plus particulièrement des calcaires) et de roches évaporitiques. Ce même phénomène sera dit pseudokarstique s’il concerne d’autres roches. Il est possible d’observer des morphologies identiques dans certaines zones glaciaires.
Le paysage caractéristique d’un karst présente un faciès irrégulier « ruiniforme », il comprend un réseau hydrographique souterrain et un sous-sol accidenté perclus de cavités.
Le modelage de cette structure géomorphologique fait intervenir deux mécanismes : la dissolution de la roche et l’écoulement souterrain qui permet le transport des matières dissoutes. Les réactions chimiques impliquent des éléments solides comme la roche, liquides (l’eau) et gazeux avec le CO2 provenant des sols.
CO2 + H2O ⇋ H2CO3.
H2CO3 ⇋ H+ + HCO3 -.
Equation de la dissolution du CO2 dans l'eau
CaCO3 + H2O + CO2 ⇋ Ca2+ + 2 HCO3 -.
Equation de la dissolution de la calcite (CaCO3)
Ces réactions se déroulent à différentes vitesses en fonction de la circulation de l’eau, de sa température et du niveau de dissolution de la roche (surface ou profondeur).
The modeling of this geomorphologic structure involves two mechanisms: the dissolution of the rock and groundwater flow that allows the transport of dissolved matter. Chemical reactions involve solids such as rock, liquid reactions (water) and gaseous reactions with CO2 from soils.
These reactions (cf equations) proceed at different rates depending on the flow of water, its temperature and the level of rock dissolution (surface or deeper).
Karst is defined by a geological structure consecutive to hydraulic or chemical erosion of soluble rocks, mainly of carbonate rock (especially limestone) and evaporite rocks. This phenomenon is said pseudokarstic if it concerns other rocks. It is possible to observe identical morphologies in certain glacial areas.
The characteristic of a karst landscape has an irregular facies "ruin-shaped" it includes an underground river system and a rugged basement full of cavities.
Profil modélisé d’un karst (Agence de l’eau, 1999)
2 – La Grotte des Ramoneurs Grotte des Ramoneurs
En dehors des nombreuses galeries issues des carrières d’exploitation, ouvrages civils ou militaires, les cavités naturelles du département de l’Oise sont à ce jour au nombre de trois (Cuise-la-Motte, Fléchy, Vez - Inventaire 2011). Dans l’histoire géologique du Bassin Parisien, plusieurs périodes de transgressions marines ont entraîné la formation de karsts. C’est le cas notamment au cours du Jurassique supérieur (Tithonique) et au cours du crétacé supérieur (Danien), bien avant les dépôts Eocènes caractéristiques des sols du secteur (Lutétien notamment). Les régressions marquant la fin du lutétien ont-elles aussi permis l’existence de phénomènes karstiques : c’est le cas pour le terrain étudié ici.
En Picardie, certaines poches karstiques se sont remplies de sables riches en phosphates, appelés « sables d’or », qui ont fait la fortune de leurs exploitants.
Apart from the numerous exploitation quarries, civil and military galleries, there is three natural cavities in the Oise department to date (Cuise-la-Motte, Fléchy, Vez - Inventory 2011). In the geological history of the Paris Basin, several periods of marine transgressions have led karst formation. This is particularly the case during the Upper Jurassic (Tithonian) and during the Upper Cretaceous (Danian), well before the Eocene characteristics deposits of this sector soils (including Lutetian). The regressions marking the end of Lutetian are also allowed the existence of karst : that is true for the ground we study here.
In Picardie, some karst pockets are filled with sands rich in phosphates, called "golden sands", which made the fortune of their operators.

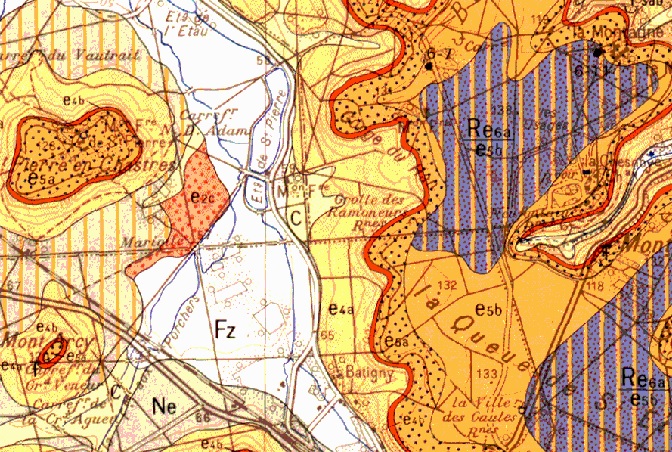

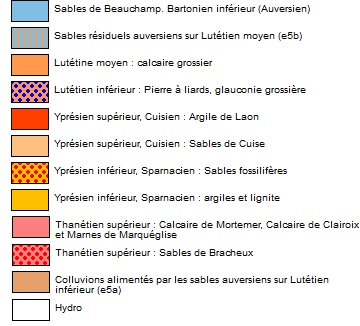

Carte géologique au 1/50000e du secteur(BRGM)
Concernant la grotte des Ramoneurs, elle propose un réseau d’environ 120 mètres de galeries et de petites salles entre l’entrée et le puits de sortie (hauteur de plafond max : 1,80 m). Connue des spéléologues depuis 1955, elle semble pourtant porter les vestiges d’une exploitation dont les techniques permettent d’affirmer qu’elles datent du Moyen-Age. Elle aurait servi de refuge aux maquisards durant la 2de guerre mondiale.
About the Grotte des Ramoneurs, it offers a network of approximately 120 meters of galleries and small rooms between the input and the output shaft (max ceiling height: 1.80 m). Known by cavers since 1955, yet it seems show the remains of an exploitation, which techniques remains permits to date them from the Middle Ages. It would have served as a refuge for the Resistance during the 2nd World War.

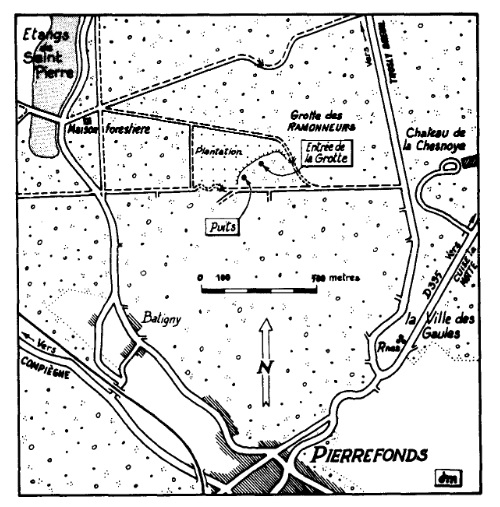

Localisation de la grotte (Albouy 1980)

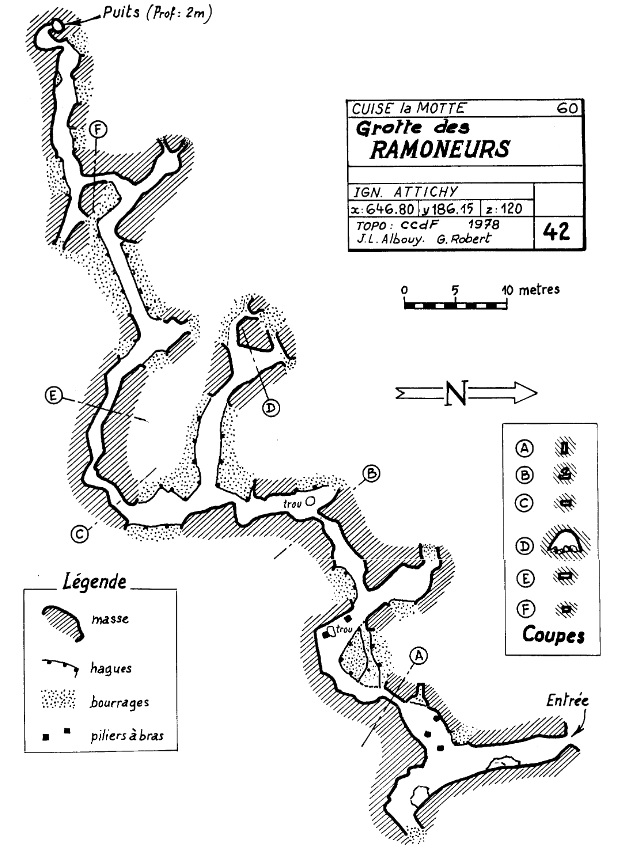

Coupe de la grotte des ramoneurs (Albouy 1980)
3 - Questions Questions
Loguez cette cache "Found it" et envoyez-moi vos propositions de réponses aux 4 questions suivantes soit via mon profil, soit via la messagerie geocaching.com (Message Center), et je vous contacterai en cas de problème. Inclure au log une photo de vous (optionnel) devant la grotte sans toutefois dévoiler des éléments de réponse.
You can log this cache "found it" and send me by e-mail or message center on geocaching.com your answer propositions to the 4 following questions. In case of problem, I will contact you back. Include a photo of you (optional) in front of the cave entrance, without revealing the answers.
|
a) Au WP 1, entrez dans la grotte. Observez le plafond. Comment s’appelle la roche qui le constitue ? Combien de populations de fossiles dénombrez-vous ?
Enter the cave in WP 1. Observe the ceiling. What is the name of this rock? How many fossils populations you count?
b) Etudiez le sol dans la première cavité (minéraux, granulométrie, etc.). D’où provient ce dépôt ? Est-il antérieur ou postérieur à la roche du plafond ?
Study the soil in the first cavity (minerals, grain size, etc.). Where does this deposit come from? Is the soil layer appears before or after the ceiling rock?
c) Rendez-vous au WP 2. Observez la variation de terrain. Quel est le nom de cette particularité karstique (aidez-vous du schéma partie 1) ?
Go to WP 2. Observe the ground altitude change. What is the name of this karst specificity (Schema Part 1 will help you)?
d) Au WP 3 se trouve un bloc rocheux (voir photo ci-après). Comparez-le avec la roche de la question a). Qu’en concluez-vous ?
In WP 3 you will find a boulder (see picture below). Compare it with the rock of the question a). What can you conclude?
|
Le rocher de l'étude (photo perso)
4- Bibliographie Bibliography
- Albouy, J.-L. Gouffres et abîmes d’île de France, bulletin de la revue Recherches, Bulletin du groupe spéléo du CCDF (1980) http://lefontis.free.fr/Documentation/Livre%20Speleo%20-%20Gouffres%20et%20Abimes%20d'IDF.pdf
- Dörfliger, N. Les outils de l’hydrogéologie karstique pour la caractérisation de la structure et du fonctionnement des systèmes karstiques et l’évaluation de leur ressource, Guide méthodologique, BRGM/RP – 58237 – FR (2010)
http://infoterre.brgm.fr/rapports/RP-58237-FR.pdf
- Pannet, P., Schroetter, JM. Inventaire départemental des cavités souterraines hors mines de l’Oise (60), rapport final (2011)
http://infoterre.brgm.fr/rapports/RP-60320-FR.pdf
-Pomerol, C. et al, Attichy, XXV-11, Carte géologique, BRGM
http://ficheinfoterre.brgm.fr/Notices/0105N.pdf
- Salomon, J.-N. Précis de karstologie, Presses universitaires de Bordeaux, 2e édition, Pessac (2006).
https://books.google.fr/books?id=T7FTislUvzQC&printsec=frontcover&hl=fr#v=onepage&q&f=false
