Geocache Description:






PLIEGUES de ROCA



Pliegues en la roca son estructuras, que surgieron através de la flexiion de los bocetos geológicos. La flexión o dobladura puede ser rítmica o sólo puede detectar las zonas aisladas, de las que no están rodeadas por zonas no plegadas.

Los pliegues pueden producirse en intervalos grandes, grandes escalas de áreas submicroscópicas hasta lon gitudes de onda de decenas de kilómetros.

La moyoría de las plegaduras son causadas por el estre chamiento, pero tambien se pueden plegar en relación con la forma de estructuras de expansión.

La zona es muy amplia, ya que se distinguen las diferentes formas, radios, curvas, etc. Pero eso sería demasiado de una buena cosa, por eso quiero explicarles un poco sobre las formas de pliegues.

En las formas de pliegues hay por ejemplo, repliegues, pliegues corcovas, pliegues cizilla, etc. Estos mecanismos de plegado dependen de la temperatura, presión, tamaño de particula y si la roca tiene una matriz competente (sólida) o incompetente (menos sólida).

Para una descripción geológica de rocas competentes e incompetentes:

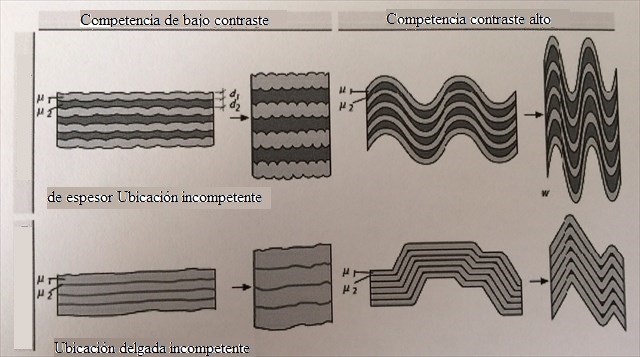

Con alta competencia se provocará plegar los depositos en la cual cada una de las capas se destizan una contra otra. Con baja competencia ocurre un cizallamiento de las capas.

Y eso es claramente visible en la Header.

Quelle: UNI Karlsruhe, www.GeoDZ.com

Ahora a las preguntas.

  1. Aquí observas muy bien, como la roca se ha doblado. ¿En que dirección se ejecuta el plegado y cual es el ancho de las capas?
  2. 10 m más a la derecha se encuentra otro plegado. ¿Como se desarrolla y como se llama este tipo de plegado?
  3. Aquí observas bien, cuantos plegamientos puede tener una sola piedra. ¿Cuantos plegados puedes percibir en sólo una roca? ¿Que crees tu – se trata da un plegado competente o incompetente?
  4. Obligatorio es una foto en el encabezado y / o el entorno con usted personalmente y / o su GPS y / o un elemento personal suyo!

Groundspeak cambió las reglas de Earthcache a junio de 2019, ¡y de ahora en adelante se requiere una foto en cada Earthcache!

Enviame tus preguntas a través de mi Perfil de GC via Messenger - NI E-Mails! Después de eso puedes iniciar la sesión inmediatamente. No necesitas esperar mi permiso de ingreso! Si algo fuese incorrecto, me pongo en contacto contigo. Los registros sin responder y/o foto serán eliminados sin comentarios!

Les deseo un buen día y que se diviertan mucho.

kiaw³³ wink









ROCK FOLDS



A geological fold occurs when one or a stack of originally flat and planar surfaces, such as sedimentary strata, are bent or curved as a result of permanent deformation.

Folds occur in submicroscopic range up to wave lengths of many kilometers. Most of the folds form under the various conditions of stress and pressure, but some folds form also under the conditions of stretching.

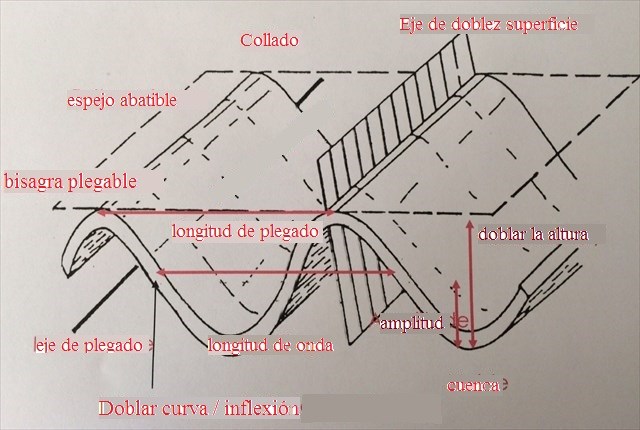

Here you can see an exact geological representation of a fold:

Folds are classified by their size, fold shape, tightness, and dip of the axial plane. It would be too much to describe all, but I'll give you some general information about the types of folds:



  • Antiform: linear, strata dip away from axial center, age unknown, or inverted.
  • Synform: linear, strata dip toward axial centre, age unknown, or inverted.
  • Dome: nonlinear, strata dip away from center in all directions, oldest strata in center.
  • Basin: nonlinear, strata dip toward center in all directions, youngest strata in center.
  • Monocline: linear, strata dip in one direction between horizontal layers on each side.
  • Chevron: angular fold with straight limbs and small hinges
  • Recumbent: linear, fold axial plane oriented at low angle resulting in overturned strata in one limb of the fold.
  • Slump: typically monoclinal, result of differential compaction or dissolution during sedimentation and lithification.
  • Ptygmatic: Folds are chaotic, random and disconnected. Typical of sedimentary slump folding, migmatites and decollement detachment zones.
  • Parasitic: short wavelength folds formed within a larger wavelength fold structure - normally associated with differences in bed thickness
  • Disharmonic: Folds in adjacent layers with different wavelengths and shapes



These fold types and their formation depend on temperature, pressure, grain measure and on the fact, if the rock mass is competent or incompetent.

Geologic description of competent or incompetent rock mass:

In geology competence refers to the degree of resistance of rocks to either erosion or deformation in terms of relative mechanical strength. Competent rocks are more commonly exposed at outcrop as they tend to form upland areas and high cliffs or headlands, where present on a coastline. Incompetent rocks tend to form lowlands and are often poorly exposed at the surface. During deformation competent beds tend to deform elastically by either buckling or faulting/fracturing. Incompetent beds tend to deform more plastically, although it is the 'competence contrast' between different rocks that is most important in determining the types of structure that are formed.

Quelle: UNI Karlsruhe, www.GeoDZ.com

And now the questions:

  1. Here you can see at the header coords clearly how the rock mass has been folded. In which direction does the folding run? How thick are the rock layers (strata) in your opinion?
  2. If you walk 10 meters further right, there's another folding - running in which direction? What is the name of this type of fold?
  3. Here you can see how many folds can be included in one single stone. Take a look at the clear - how many folds (layers) can be observed in this single stone? What do you think - are these examples for competent or incompetend folds?
  4. A photo at the header and / or the environment with you personally and / or your GPS and / or a personal item of yours is required!

The rules concerning Earthcaches have been changed from groundspeak in June 2019, and from now on a photo is required for all of my ECs.



Please, send me your answers to my GC Profil via Messenger - NO E-Mails! You can log immediately after you sent me your answers, you don't have to wait for log permission! If there's something wrong, I'll contact you. Logs without answers via messenge center and/or photo will be deleted without comment.

Have a nice day and much fun!

kiaw³³ wink










GESTEINSFALTEN


Falten im Gestein sind eine Struktur, die durch Verbiegung geologischer Vorzeichnungen entstanden sind. Die Verbiegung kann rhythmisch sein oder sie kann nur isolierte Zonen erfassen, die von nicht gefalteten Bereichen umgeben sind.

Falten können in Größenmaßstäben vom submikroskopischen Bereichen  bis zu Wellenlängen von Zehner Kilometern Abständen auftreten.

Die meisten Falten entstehen durch Einengung, aber es können sich auch Falten im Zusammenhang mit Dehnungsstrukturen bilden.

Hier kannst du eine genaue geologische Darstellung einer Falte sehen:

Das Gebiet ist sehr breit gefächert, da man verschiedene Formen, Richtungen, Radien, Krümmungen usw unterscheidet.  Das wäre aber zu viel des Guten, daher will ich Euch hier die Faltenformen ein wenig erklären.

Bei den Faltenformen gibt es z.B. Knickfalten, Buckelfalten, Scherfalten usw. Diese Faltenmechanismen sind abhängig von Temperatur, Druck, Korngröße und ob das Gestein eine kompetente (feste) oder inkompetente (weniger feste) Matrix hat.

Bei hoher Kompetenz wird eine Faltung eines Stapels dadurch ermöglicht, dass die einzelnen Lagen gegeneinander gleiten.

Bei weniger hoher Kompetenz kommt es zu einer Scherung der Lagen. Am Bild kannst du die verschiedenen Faltungen sehen:

Zur geologischen Beschreibung von kompetenten und inkompetenten Gestein:

Das ist ein relativer Kontrast der Fliessfestigkeit zweier verschiedener, benachbarter Gesteinsarten. Das Material mit der grösseren Fliessfestigkeit, welches somit weniger stark deformiert wird, ist kompetent; das Material mit der geringeren Fliessfestigkeit, welches also stärker deformiert wird, ist inkompetent.

Bei hohem Kompetenzkontrast wird die Faltung eines Stapels von Lagen dadurch ermöglicht, dass die einzelnen Lagen in den Faltenschenkeln gegeneinander gleiten (Biegegleitfaltung).

Bei geringerem Kompetenzkontrast oder in dicken inkompetenten Lagen kommt es zu penetrativer Scherung parallel zum Lagenbau (Biegefliessfaltung)

Und genau das ist am Header gut sichtbar.

Quelle: UNI Karlsruhe, www.GeoDZ.com

Nun zu den Fragen:

  1. Am Header siehst du sehr schön, wie sich das Gestein gefaltet hat. In welche Richtung verläuft die Faltung und wie breit sind die Lagen?
  2. 10m weiter rechts gibt es wieder eine Faltung – wie verläuft sie hier und wie nennt man diese Art von Faltung?
  3. Hier sieht man sehr schön, wie viele Falten nur 1 Stein aufweisen kann. Schau dir mal den Stein genau an. Wie viele Falten kannst du in nur einen Stein erkennen? Was glaubst du - handelt es sich hier um eine kompetente oder inkompetente Faltung?
  4. Verpflichtend ist ein Foto beim Header und / oder der Umgebung mit dir persönlich und/oder deinem GPS und/oder einem persönlichen Gegenstand von dir!

Von Groundspeak sind die Earthcache Regeln mit Juni 2019 geändert worden, und ab jetzt ist ein Foto verpflichtend bei jedem meiner Earthcaches!



Sende mir deine Antworten über mein GC Profil via Messenger - KEINE E-Mails! Danach kannst du sofort loggen. Du benötigst meine Logerlaubnis nicht abzuwarten! Wenn etwas falsch sein sollte, melde ich mich bei dir. Logs ohne Antworten via Messenge Center und/oder Foto werden kommentarlos gelöscht!

Einen schönen Tag und viel Spaß wünscht Euch

kiaw³³ wink
