Přenosová soustava v České republice je zajišťována společností ČEPS a.s. Tato státní společnost spolupracuje s mezinárodními společnostmi ze Slovenska,Rakouska, Polska a Německa. Provádí regulaci i dispečerské řízení a zajišťuje import a export energií z okolních soustav. Každý den vydává zprávu o energetické situaci a vyhlašuje tzv. regulační stupně. Přenosová soustava v ČR je složena ze sítí vedení vvn (velmi vysokého napětí – 400 kV, 220 kV a 110 kV), dále pak z vn (vysokého napětí – 22 kV, případně dalších speciálních napětí pro využití v dopravě a průmyslu). Jednotlivé sítě poznáme dle stožáru a izolátorů.
Čím delší je izolátor (popř. řetězec izolátorů), tím je i vyšší napětí. Viz. obrázky níže.
Stožáry vvn 400 kV
Stožáry 110kV
Mezi jednotlivými sítěmi jsou transformační stanice. V regionu Brno – venkov jsou to velké stanice Čebín (400/110 kV) a Sokolnice (400/220/110 kV). Z těchto stanic je napětí přivedeno do dalších transformoven, které z vvn upravují napětí na vn. A právě jedna taková transformovna leží i v naší obci Hrušovany u Brna. Po vedení vvn 517 (ze Sokolnic), nebo vvn 527 (z Hrušovan nad Jevišovkou) je přiváděno napětí 110 kV.
Zde je přívod vvn 110 kV
Hrušovanská rozvodna je provedena jako jednosystémová tzn. s jednou hlavní přípojnicí typu ,,H,, což znamená dva přívody a dva vývody na transformátory.

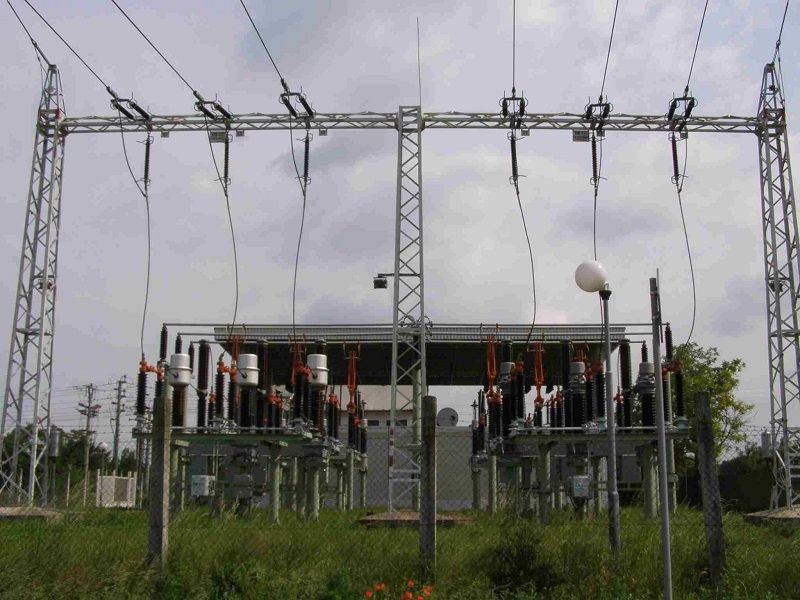

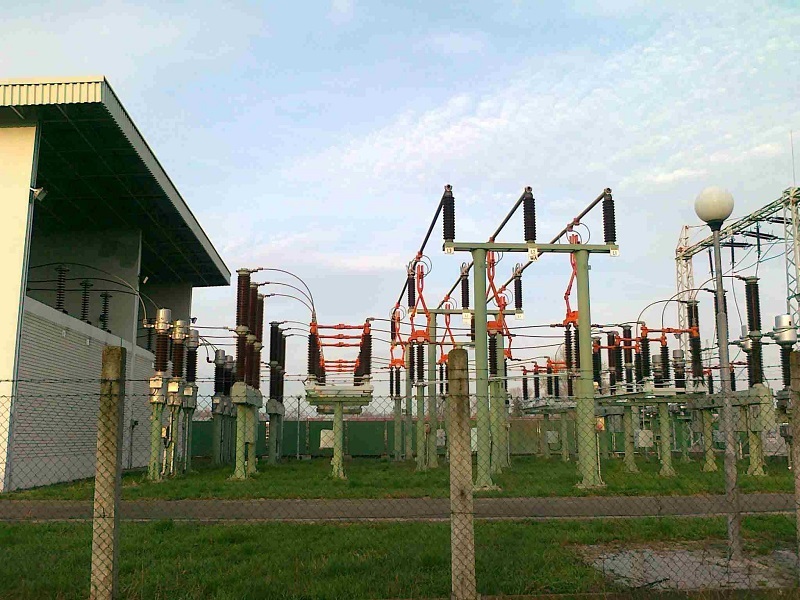

Na tomto snímku vidíme zprava přívod vvn, dále pak odpojovače se zkratovači, měřící transformátory napětí a proudu, výkonové vypínače, znovu odpojovače se zkratovači.

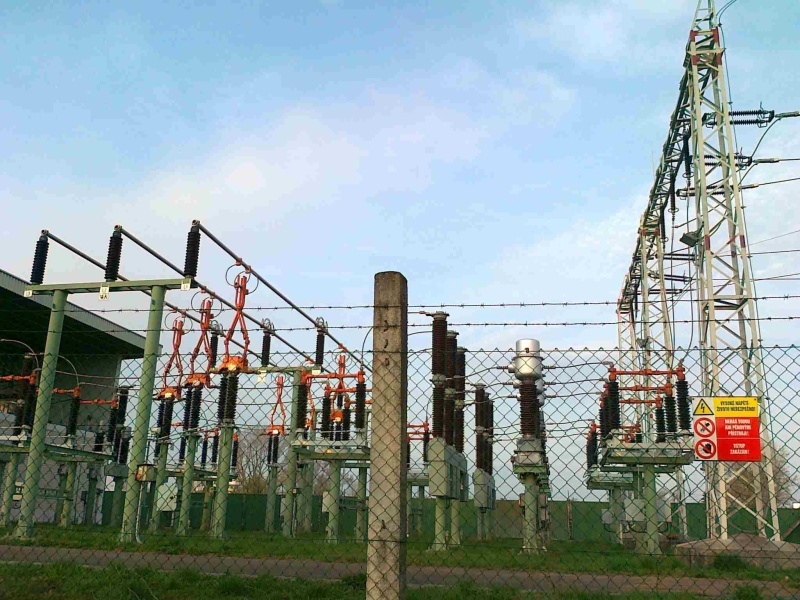

Zde vidíme přípojnice. Přípojnice jsou hlavní částí rozvodny a tvoří elektrický uzel. Jsou zhotoveny z měděných, nebo hliníkových pásů, tyčí, trubek, profilů, nebo lan. V našem případě jsou to pravděpodobně měděné tyče. Jsou upevněny na podpěrných izolátorech. Dimenzují se tak, aby vydržely dynamické a tepelné namáhání při zkratu. Hned pod přípojnicemi jsou nůžkové odpojovače. Za nimi jsou opět odpojovače se zkratovačem, výkonové vypínače a měřící transformátory napětí a proudu. Za nimi už vedení vstupuje do prostoru transformátorů. Tam můžeme vidět bleskojistky. Transformátory převádějí napětí ze 110kV na 22kV.

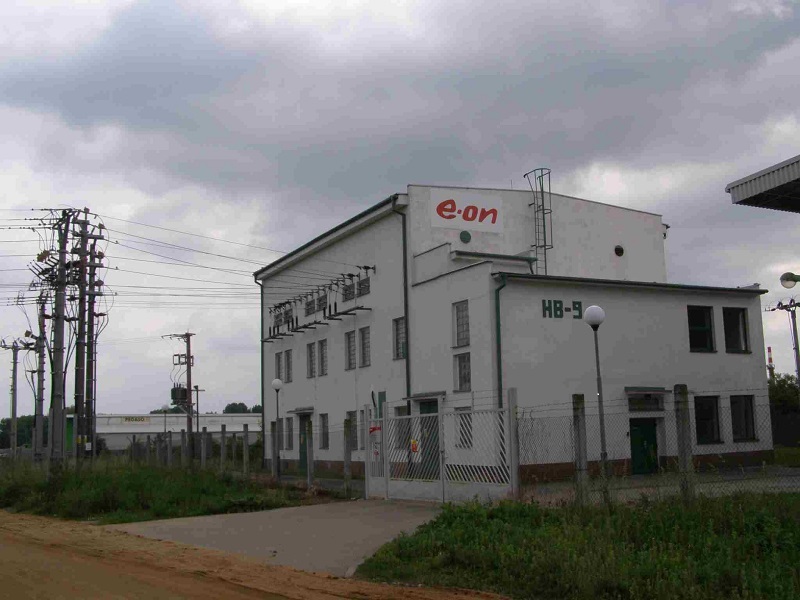

22kV je pak přivedeno do objektu hlavní budovy stanice, kde je pak dále rozváděna na jednotlivé úseky, kde se měří, hlídá a případně přepojují jednotlivé úseky vedení. Tato stanice napájí okolní vesnice a také nedalekou průmyslovou zónu.
22kV vedení je většinou zakončeno transformátory na sloupech, které převedou napětí pro naše zásuvky 3x 230V (400V).
Transformační stanice byla postavena v 80. letech 20. století a v posledních 10 letech prochází postupně k výměně a modernizaci jednotlivých sekcí stanice.

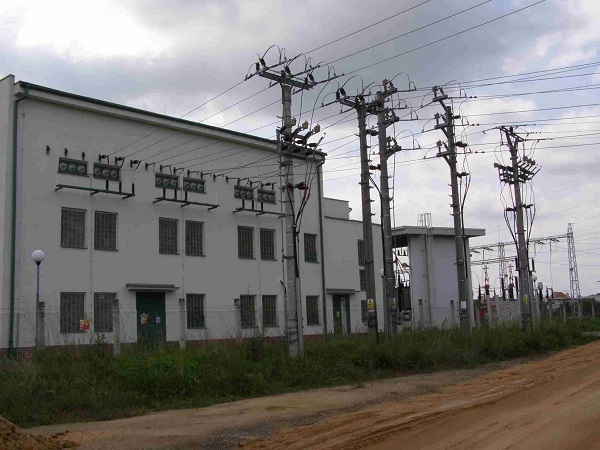

Zde již vychází vn 22 kV

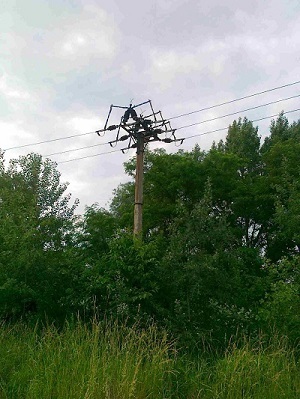

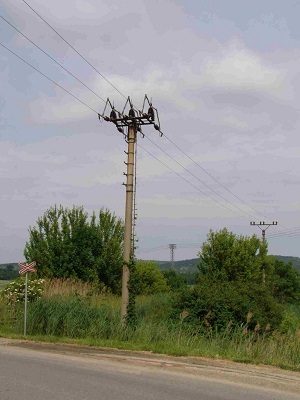

Úsečník (odpojovač, ,,pavouk,,)

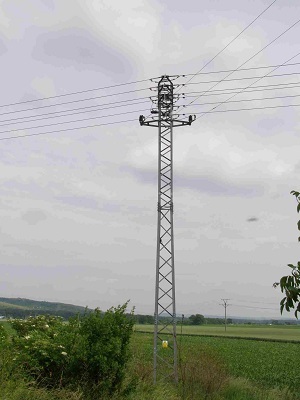

Stožáry vn 22kV

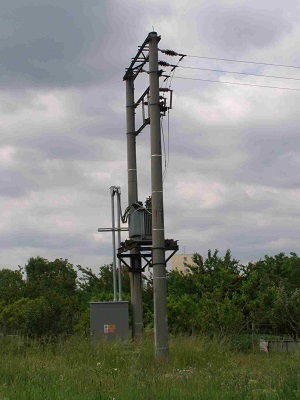

Příklady transformátorů 22 kV/400 V
Posledním krokem transformace je převod z 22 kV na 400 V, které je dále přivedeno do našich domovů.

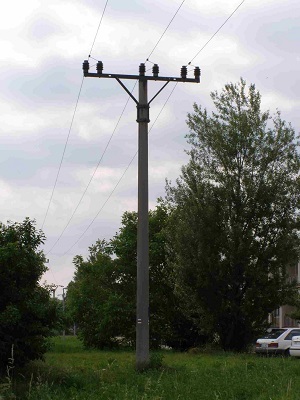

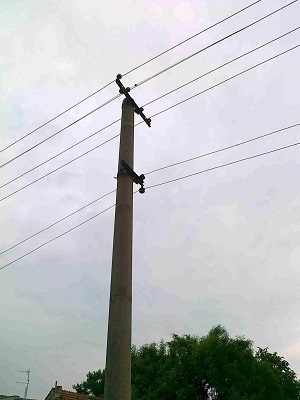

Sloupy s nn 400V míří do našich domovů
