Logiska kretsar.

TTL.
Transistor–transistorlogik (TTL) är en typ
av digitala integrerade kretsar bestående
av bipolära transistorer och resistorer.
TTL lanserades av Texas Instruments 1962 och
var fram till ca 1990 den vanligaste typen
av integrerade kretsar.
Med TTL kretsar kan man teoretiskt bygga en CPU
till en dator. Men enligt CO:s beräkningar skulle
den då väga 450 ton.

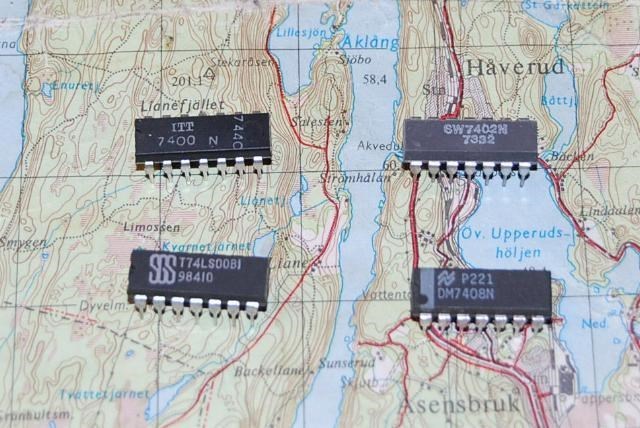

Exempel på TTL-kretsar:
2-input & 3-input AND-OR gate
gated full adder
dual 4-input NAND buffer
dual J-K flip-flop, asynchronous clear
16-bit RAM
4-bit bistable latch
dual 4-input NAND gate



CMOS
CMOS står för Complementary Metal Oxide
Semiconductor, komplementär MOS,
och är ett sätt att konstruera integrerade kretsar. Här används fälteffekttransistorer
av P-kanal- och N-kanaltyp i kombination
för att bygga upp logiska grindar som drar
obetydlig ström, utom i de ögonblick grinden
byter tillstånd. Tekniken är en förutsättning
för dagens höga packningstäthet i integrerade
kretsar. Kretsar av CMOS-typ används bl.a.
som bildsensor i digitalkameror.

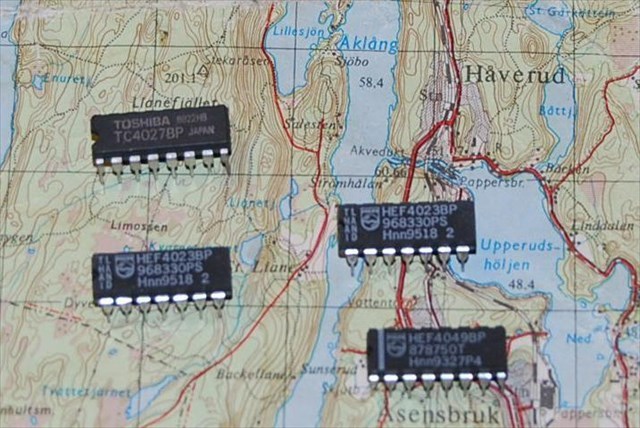

Exempel på CMOS-kretsar:
Quad 2-input NOR gate
Quad 2-input NAND gate
14-stage binary ripple counter
8-stage shift register
64-stage shift register
Programmable divide-by-N counter
18-stage shift register
7-stage binary ripple counter
