Su construcción se fecha en 1922, siendo en 1926 cuando proporciona la primera colada de hierro. Se trata de una estructura metálica de más de 60 metros, con dos puentes grua y diferentes plataformas de acceso. Es uno de los pocos elementos ingenieriles que se conservan tras el cierre y demolición de la siderúrgica en 1984. Se ha convertido en el símbolo de Puerto de Sagunto.

Diseñado por el ingeniero Frank C. Roberts, se construye en 1922 y en 1963 es reconstruido completamente. El nuevo horno se enciende por primera vez en agosto de 1965 y después de varias reparaciones se apaga definitivamente el 24 de marzo de 1984. Su proceso de restauración comienza en 1995 y en el año 2012 recibe el premio Europa Nostra.

QUE ES UN ALTO HORNO

El alto horno es el elemento esencial de las fábricas siderúrgicas: produce el hierro fundido que posteriormente se trasforma en productos útiles mediante procesos de laminación o moldeo. Reduce y fusiona el mineral de hierro mediante el monóxido de carbono, proporcionado por una corriente de aire que se introduce en el horno para conseguir así la aleación de hierro carburado (arrabio).

Estructura metálica de más de 60 metros de altura, que cuenta con: dos puentes grúa, diferentes plataformas de acceso y un conjunto de estufas cowpern. Estaba servido por una serie de tubos soplafuegos y por cuatro estufas de más de 27 metros de altura que le proporcionaban el aire de alta temperatura que inflamaba la carga.

Formaba parte de un conjunto integrado por tres hornos de acero, una batería de Cook y un taller de laminación que producían más de 100.000 toneladas de acero al año.

COMO FUNCIONA UN ALTO HORNO

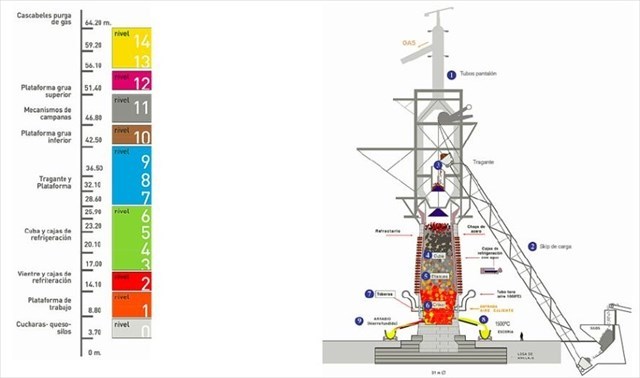

La estructura está compuesta por: una cuba en su parte superior, pasarelas, boca de carga y el crisol, en donde se encontraba el hierro líquido.

A - Productos básico B - aire caliente C - escoria D - arrabio E - gas de alto horno

1 - Entrada / salida 2 - Secado y precalentamiento 3 - Reducción 4 - Disolución del carbono 5 - Fusión 6 - Fundición

Un alto horno típico está formado por una cápsula cilíndrica de acero de unos 30 metros de alto forrada con un material no metálico y resistente al calor, como asbesto o ladrillos refractarios. El diámetro de la cápsula disminuye hacia arriba y hacia abajo, y es máximo en un punto situado aproximadamente a una cuarta parte de su altura total.

La parte inferior del horno está dotada de varias aberturas tubulares llamadas toberas, por donde se fuerza el paso del aire que enciende el coque.

Cerca del fondo se encuentra un orificio por el que fluye el arrabio cuando se sangra (o vacía) el alto horno. Encima de ese orificio, pero debajo de las toberas, hay otro agujero para retirar la escoria.

La parte superior del horno contiene respiraderos para los gases de escape, y un par de tolvas redondas, cerradas por válvulas en forma de campana, por las que se introduce el mineral de hierro, el coque y la caliza.

Una vez obtenido el arrabio líquido, se lo lleva al convertidor a través del torpedo (transporte) y se lo alea con el carbono que vienen desde el horno eléctrico, luego se puede introducir en distintos tipos de coladura para obtener unos materiales determinados: la colada convencional, de la que se obtienen productos acabados; la colada continua, de la que se obtienen trenes de laminación y, finalmente, la colada sobre lingoteras, de la que lógicamente se obtienen lingotes.

VISITA EL ALTO HORNO

La visita al Horno Alto nº2 de Puerto de Sagunto está orientada a público en general y tiene una duración aproximada de 90 minutos.

RESERVA VISITAS DE MARTES A VIERNES
Visita guiada bajo reserva consultando por e-mail fcvsagunto@gmail.com o en el 611072510 (en horario de lunes a viernes de 9 a 14 horas).
Grupo mínimo: 8 personas. Grupo máximo: 30 personas.
La reserva debe realizarse al menos con una semana de antelación.

VISITAS VIERNES TARDE Y FIN DE SEMANA
Las visitas guiadas se ofrecerán sin reserva previa. Grupo máximo: 30 personas.

FUENTES E INFORMACION COMPLEMENTARIA

Ayuntamiento de Sagunto

FCV Sagunto

Wikipedia.org/Alto Horno

Cuaderno Estudiante

TFG

Video I

Video II

Video III

Video IV

Video V

SOBRE EL CACHE

Para resolver el mistery, tendrás que visitar el entorno del Alto Horno y responder unas sencillas preguntas. Introduce tu respuesta en el Certitude SIN ESPACIOS Y EN MAYUSCULAS.

A - CIFRA - Frente a ti y lo que parece una escultura no lo es. Se trata de lo que fueron un/os fondo/s de cuchara. Son los restos de arrabio (fundición de hierro que se obtiene en el alto horno y que constituye la materia prima de la industria del hierro y del acero) que se quedaban solidificados en las cucharas encargadas de transportarlo. ¿Cuantos fondos de cuchara hay sobre la peana de hormigón?

B - CIFRA - El material para realizar la mezcla de fundición se transportaba en vagonetas como las que tienes frente a ti. Si te fijas en la zona de union de ambas vagonetas, junto al tren delantero de una de ellas veras un numero con tres digitos grabado en la viga de carga. Cifra completa.

C - PALABRA - En la base del horno puedes ver una parte del sistema de refrigeración con un cartel explicativo. Nombre que recibe esa parte.

D - PALABRAS - A media altura destaca un elemento que alimentaba de aire el interior del horno. Según el cartel explicativo, cual es el nombre de ese elemento.

E - PALABRAS INCLUYENDO SIMBOLO - Estas dos maquinarias formaban parte del proceso productivo. En concreto una de ellas es el cañón tapa piqueras. que se situaba en los pies del alto horno. Su funcion era tapar las aberturas situadas en la parte baja del horno (piqueras) una vez vaciado el crisol para volver a iniciar el proceso de formación del arrabio. Para taparlas, se utilizaba una masa de arena, alquitrán y cok. Si te fijas en su interior podras ver la masa solidificada. Pero quien era el fabricante de ambas maquinas.
