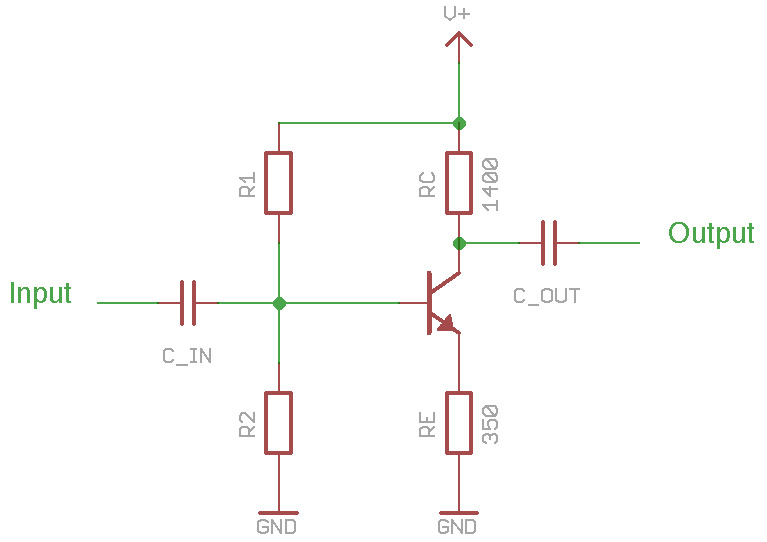

Koska elektroniikka on mukavaa, niin opetellaan yhdessä biasoimaan oheisessa kuvassa näkyvä vahvistin. Kuvassa näkyvä kytkentä on ns.yhteisemitterikytkentä.
Tarvitset ratkaisemiseen pohjatiedoistasi riippuen hieman tiedonhakua, sopivia kaavoja ja periaatteita, sekä laskimen. Perus laskin riittää.
Lähtökohdat:
V+ = 12V
hFE = 200
VBE = 0,7V
ICQ = 4mA
VCEQ = 5V
Vinput = 175mV
- R1 ja R2 mitoituksessa mennään nyrkkisäännöllä, jossa näiden läpi kulkeva virta on 10x IB
- Emme välitä tällä kertaa vastusten standardiarvoista, vaan laskemme arvot annetuilla lähtötiedoilla ja pyöristämme vastusarvot täysiin ohmeihin.
Laske lähtötietojen ja kytkennässä valmiiksi annettujen komponenttien arvojen pohjalta seuraavat asiat.
A = Kytkennän jännitevahvistus AV
B = R1 / 100
C = Voutput * 10
D = R2 / 100
Checkeriin syötettävät koordinaatit ovat muodossa:
N 62° 3A.BBB’
E 29° 4C.DDD’
Checker kertoo missä varsinainen purkki lymyilee. Älä siis etsi sitä laskutoimitusten mukaisesta paikasta. Oma kynä mukaan!
