Geología de la Pedriza.

Geológicamente, está formada por rocas graníticas formadas hace 300 millones de años de un característico color rosado, y con curiosas erosiones, diaclasas, pequeñas fallas, barrancos y collados de cierta importancia, que les dan formas características. Los gneises son más antiguos y están en las zonas más elevadas, mientras que los granitos abundan en todas las zonas. Las arcillas se encuentran en zonas sedimentarias.

Los granitos de La Pedriza son rocas que afloraron a la superficie por desmantelamiento de los materiales que los recubrían. Al acercarse a la superficie se cristalizaron los minerales que en el caso del granito son el cuarzo, feldespato y mica. Después de enfriarse se producen roturas y fragmentación en las rocas (diaclasas). La roca suele presentar cuarzo, feldespato, biotita y, a veces, moscovita y con tamaños de grano medio a grueso. El predominio de feldespato y cuarzo hace prevalecer el color grisáceo claro. Al oxidarse el hierro que contienen las micas biotitas aparece el característico color ocre-rojizo de La Pedriza. Una vez que el granito está en el exterior, el agua y el hielo penetran por las grietas fragmentando los bloques. La Pedriza es un gran ejemplo de modelado en granito, definido por una red de fracturas compuesta de diversidad de fallas y fisuras. Por sus características estructurales y su pasado climático, se han escindido torreones, yelmos, tolmeras y piedras caballeras. De composición heterogénea, pero con carácter compacto, estas rocas cristalinas presentan planos netos de fracturación que guían el modelado. Por todos estos procesos químicos y mecánicos, La Pedriza presenta un elevado número de formas caprichosas y curiosas.

En La Pedriza puede suponerse la existencia de períodos templados-húmedos en los que se vio favorecida la alteración química de la roca, alternando con otros fríos en los que sería predominante la meteorización mecánica, con la fragmentación de la roca a favor de las diaclasas. No se han apreciado indicios de acción glaciar dentro de los límites de La Pedriza, aunque sí más arriba, en las proximidades de la Cuerda Larga durante el Cuaternario (hace 1,8 millones de años). Por ello, el término de Circo de la Pedriza Posterior, como suele designarse a la cresta arqueada de las Milaneras, Las Torres y el pico de la Herreda, debe considerarse como un término topográfico que no implica un origen glaciar.

 Formación

En el Paleozoico Medio (hace entre 360 y 290 millones de años), un sustrato inicial de antiguos granitos y sedimentos se empezó a plegar y metamorfizar, originándose los gneises. Durante el Paleozoico superior (entre 290 y 250 Ma) dichos materiales se fracturan. Se inicia el emplazamiento cerca de la superficie de grandes masas magmáticas, que al enfriarse darán lugar a los batolitos graníticos. Todos estos procesos formaron parte de la orogenia varisca, causada por la colisión de los continentes que formaron Pangea.

Desde finales del Paleozoico y durante el Mesozoico (entre 250 y 65 Ma) se producen los procesos de erosión y desmantelamiento total del relieve varisco, resultando una extensa penillanura que afectaría a todo el Macizo Ibérico.

Al final del Mesozoico, en el Cretácico, se produce una importante transgresión marina del antiguo mar de Tetis, cubriendo el mar la penillanura y pasando a formar entonces toda la zona el extremo suroeste de una amplia plataforma continental ibérica, en la que se depositarán las arenas y calizas que pueden verse hoy a ambos lados del Sistema Central y en el valle del Lozoya.

En el Cenozoico, hace unos 40 Ma, actuaron los procesos de la orogenia alpina que provocan la elevación del Sistema Central y la compartimentación en bloques tal y como los encontramos. La erosión del macizo rocoso provoca el relleno sedimentario de las cuencas con arcosas.

La acción glaciar del Cuaternario (hace 1,8 Ma hasta hoy) acabaría de modelar varios de los relieves actuales de la zona más alta de La Pedriza, es decir, por encima de los 1800 metros.

En los últimos millones de años; la acción glaciar, la consolidación de la red de ríos y la excavación de valles y terrazas dan lugar a la morfología actual del terreno.

Castillo nuevo de Manzanares el Real

El castillo nuevo de Manzanares el Real, conocido también como castillo de los Mendoza o, sencillamente, como castillo de Manzanares el Real, es un palacio-fortaleza de origen​ que bajomedievalse encuentra en el municipio de Manzanares el Real (Madrid, España), al pie de la sierra de Guadarrama y junto al río Manzanares, que en ese tramo es retenido en el embalse de Santillana.

     Edificado en el siglo XV sobre una iglesia románico-mudéjar, que quedó integrada dentro de la estructura,​ fue concebido como la residencia palaciega de la Casa de Mendoza, uno de los linajes más influyentes de Castilla durante la Baja Edad Media y el Renacimiento. Sustituyó a un castillo anterior, que estaba situado en un enclave cercano, propiedad igualmente de la citada familia.

     En su construcción participó el arquitecto Juan Guas (1430-1496), quien utilizó trazas gótico isabelinas, con influencias hispano-musulmanas.​ Está considerado como el precedente del Palacio del Infantado (Guadalajara), obra clave de la arquitectura renacentista española, donde el citado autor dejó definido el prototipo palaciego del reinado de los Reyes Católicos.​

     Gracias a sucesivas restauraciones, presenta un excelente estado de conservación. Actualmente alberga un Centro de Interpretación sobre el medievo, además de una colección de tapices, pinturas, armaduras y muebles de los siglos XVI a XIX. Fue declarado Monumento Histórico-Artístico en el año 1931. Es propiedad del Ducado del Infantado, si bien su administración y uso corresponde a la Dirección General de Turismo de la Comunidad de Madrid, que permite su visita y la celebración de actos de carácter público e institucionales dentro del recinto.

Materiales de fábrica

     Con respecto a los materiales de construcción, la fábrica es de granito, una piedra muy abundante en la sierra de Guadarrama. En algunas partes del edificio se emplea también la caliza, como así sucede en las galerías del patio porticado, además del ladrillo, visible en la antigua iglesia medieval.

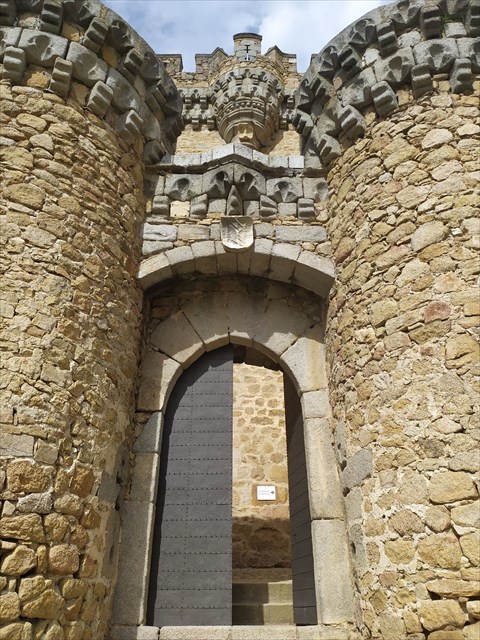

     En los muros se utiliza preferentemente la mampostería y el sillarejo, mientras que, en los elementos de mayor valor ornamental, como la portada, las aspilleras, la galería meridional o el propio patio, se hace uso de la sillería labrada.

(Fuente: Wikipedia)

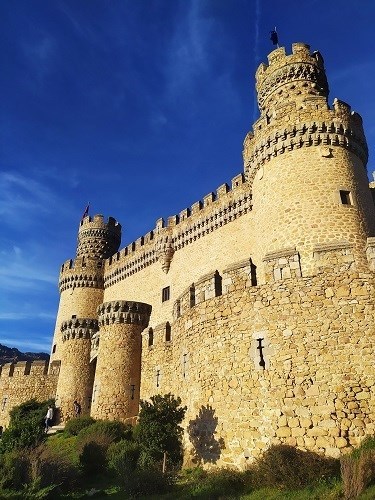

Es un edificio de planta cuadrada con cuatro torreones en sus esquinas, tres redondos y uno octogonal, adornados con bolas al estilo isabelino. La barbacana y los muros del castillo están construidos con mampuestos de leucogranito de grano fino-medio, de tonos ocres y alterado. En las saeteras, bolas, remates de las almenas y piedras esquineras se ha utilizado monzogranito gris, menos alterado.
     Las galerías porticadas, columnas, balaustras y otros elementos decorativos de ventanas y puertas, están tallados en piedra sedimentaria, más fácil de labrar. El adarve meridional tiene una galería flamígera sobre antepechos decorada a base de puntas de diamante de leucogranito de tonos ocres. El patio de armas está pavimentado con cantos rodados de cuarcita y placas de monzogranito gris.

     Los mampuestos de leucogranito alterado son deleznables y con gran microrrugosidad superficial, lo que no permite una talla fácil y duradera. Los sillares labrados en monzogranito gris tienen una funcionalidad defensiva, pues este material es más resistente.

     Los mampuestos rubefactados aislados han sufrido alteración por fuego antes de su ubicación actual, la reutilización de piedras del Castillo Viejo podría explicar su presencia. Estos mampuestos aportan a los muros del castillo tonalidades más ocres, produciendo un contraste cromático con el monzogranito gris.

(SGE, GeoGaceta 62, 2017)

Horario de visitas:

Taquilla*: de 10.00 a 17.00 h.

Castillo: martes a viernes de 10.00 a 17.30 h.

Sábados, domingos y festivos de 10.00 a 18.00 h.

Jardín y recinto exterior: de 10.00 a 19.00 h.

Cerrado: lunes, 1 y 6 de enero, 1 de mayo, 13 de septiembre, 24, 25 y 31 de diciembre

Este horario puede sufrir alteraciones por la celebración de actividades extraordinarias

• Durante el verano la taquilla abre por la tarde para los espectáculos desde 1 hora antes del inicio de los mismos hasta su comienzo

• Las visitas con reserva tendrán acceso preferente al Castillo. Puedes realizar tu reserva en los teléfonos 918 530 008 y 918 528 685, de 10.00 a 17.00 h.

Para registrar el earthcache:

Para poder registrar este earthcache tendrás que mandar las respuestas a estas preguntas. No es necesario entrar al castillo, solo al jardín y recinto exterior. No es necesario esperar la aprobacion para hacer el registro, si hubiera algún problema con las respuestas o la foto, nos pondriamos en contacto

1- ¿Que tipos de rocas forman la Pedriza?

2- Color característico y el origen de ese color.

3- La orogenia varisca es producida por...

4- En las coordenadas podemos ver dos tipos de granito, leucogranito y monzogranito, ¿que diferencias te parece que hay en cuanto a color, textura y aspecto?

5- ¿Podrías decir algún elemento en el que se utilice leucogranito y algún otro en el que figure el monzogranito?

Por ultimo, foto tuya, del GPS o de tu nickname en el lugar del caché.

Geology of La Pedriza.

Geologically, it is made up of granite rocks formed 300 million years ago of a characteristic pink colour, and with curious erosions, diaclases, small faults, ravines and hills of certain importance, which give them characteristic shapes. The gneisses are older and are in the highest areas, while granites are abundant in all areas. Clays are found in sedimentary areas.

The granites of La Pedriza are rocks that came to the surface by dismantling the materials that covered them. As they approached the surface, the minerals crystallized, which in the case of granite are quartz, feldspar and mica. After cooling, breaks and fragmentation occur in the rocks (diaclases). The rock usually contains quartz, feldspar, biotite and sometimes Muscovite and has medium to large grain sizes. The predominance of feldspar and quartz makes the light grey colour prevail. When the iron contained in the biotite micas oxidizes, the characteristic reddish ochre color of La Pedriza appears. Once the granite is outside, water and ice penetrate through the cracks, fragmenting the blocks. La Pedriza is a great example of granite modeling, defined by a fracture network composed of a diversity of faults and fissures. Due to its structural characteristics and its climatic past, towers, helmets, toleras and cavalry stones have been split. Of heterogeneous composition, but with a compact character, these crystalline rocks present net fracturing planes that guide the modeling. Due to all these chemical and mechanical processes, La Pedriza presents a high number of capricious and curious shapes.

In La Pedriza, we can assume the existence of temperate-humid periods in which the chemical alteration of the rock was favoured, alternating with other cold periods in which mechanical weathering would be predominant, with the fragmentation of the rock in favour of the diaclases. There are no signs of glacial action within the limits of La Pedriza, although there are signs of it further up, near the Cuerda Larga during the Quaternary (1.8 million years ago). Therefore, the term of La Pedriza Posterior, as the arched ridge of the Milaneras, Las Torres and the peak of La Herreda are usually referred to, should be considered as a topographic term that does not imply a glacial origin.

Formation

In the Middle Paleozoic (between 360 and 290 million years ago), an initial substrate of ancient granites and sediments began to fold and metamorphose, giving rise to gneisses. During the Upper Paleozoic (between 290 and 250 Ma) these materials fractured. Large magmatic masses began to be placed near the surface, which when cooled would give rise to granite batholiths. All these processes were part of the varisca orogeny, caused by the collision of the continents that formed Pangaea.

From the end of the Paleozoic and during the Mesozoic (between 250 and 65 Ma) the processes of erosion and total dismantling of the variscose relief took place, resulting in an extensive peneplain that would affect the entire Iberian Massif.

At the end of the Mesozoic, during the Cretaceous, an important marine transgression of the ancient sea of Tetis took place, covering the peneplain and then forming the whole area the southwest end of a wide Iberian continental platform, where the sands and limestones that can be seen today on both sides of the Central System and in the Lozoya valley were deposited.

In the Cenozoic, about 40 Ma, the processes of the Alpine orogeny acted that cause the elevation of the Central System and the compartmentalization in blocks as we find them. The erosion of the rocky massif provokes the sedimentary filling of the basins with arches.

The glacial action of the Quaternary (1.8 Ma ago until today) would have modelled several of the current reliefs of the highest area of La Pedriza, that is, above 1800 metres.

In the last million years, glacial action, the consolidation of the river network and the excavation of valleys and terraces have given rise to the current morphology of the terrain.

New Castle of Manzanares el Real

The new castle of Manzanares el Real, also known as the castle of the Mendoza family or, simply, as the castle of Manzanares el Real, is a palace-fortress of low-medieval origin in the municipality of Manzanares el Real (Madrid, Spain), at the foot of the Guadarrama mountain range and next to the Manzanares river, which in this section is retained in the Santillana reservoir.

     Built in the fifteenth century on a Romanesque-Mudejar church, which was integrated into the structure, was conceived as the palatial residence of the House of Mendoza, one of the most influential lineages of Castile during the late Middle Ages and the Renaissance. It replaced a previous castle, which was located in a nearby enclave, also owned by the aforementioned family.

     The architect Juan Guas (1430-1496) participated in its construction, using Gothic-Isabelin traces, with Hispanic-Muslim influences. It is considered the precedent of the Palacio del Infantado (Guadalajara), a key work of Spanish Renaissance architecture, where the aforementioned author left defined the palatial prototype of the reign of the Catholic Kings.

     Thanks to successive restorations, it is in an excellent state of conservation. It currently houses an Interpretation Centre about the Middle Ages, as well as a collection of tapestries, paintings, armour and furniture from the 16th to 19th centuries. It was declared a Historic-Artistic Monument in 1931. It is owned by the Duchy of Infantado, although its administration and use corresponds to the General Directorate of Tourism of the Community of Madrid, which allows its visit and the celebration of public and institutional events within the enclosure.

Factory materials

     With regard to building materials, the factory is made of granite, a very abundant stone in the Guadarrama mountain range. In some parts of the building limestone is also used, as is the case in the galleries of the porticoed courtyard, in addition to brick, which is visible in the old medieval church.

     Masonry and ashlar are preferably used in the walls, while in the elements of greater ornamental value, such as the doorway, the loopholes, the southern gallery or the courtyard itself, carved ashlar is used.

(Source: Wikipedia)

It is a square building with four towers in its corners, three round and one octagonal, decorated with balls in the Elizabethan style. The barbican and the walls of the castle are made of fine and medium grain leucogranite, with ochre and altered tones. Less altered grey monzogranite has been used in the arrow slits, balls, battlements and corner stones.
     The porticoed galleries, columns, balusters and other decorative elements of windows and doors are carved in sedimentary stone, which is easier to carve. The southern adarve has a flamboyant gallery on parapets decorated with diamond tips of leucogranite in ochre tones. The parade ground is paved with quartzite pebbles and grey monzogranite slabs.

     The altered leukogranite tiles are crumbly and have a high surface microroughness, which does not allow for easy and long-lasting cutting. The ashlars carved in grey monzogranite have a defensive function, as this material is more resistant.

     Isolated rubefacted masonry has suffered alteration by fire before its current location, the reuse of stones from the Old Castle could explain its presence. These mamposites give the walls of the castle more ochre tones, producing a chromatic contrast with the grey monzogranite.

(SGE, GeoGazette 62, 2017)

Visiting hours:

Ticket office*: from 10.00 to 17.00 h.

Castle: Tuesday to Friday from 10.00 to 17.30 h.

Saturdays, Sundays and holidays from 10.00 to 18.00 h.

Garden and outdoor area: from 10.00 to 19.00 h.

Closed: Mondays, 1 and 6 January, 1 May, 13 September, 24, 25 and 31 December

This schedule may be altered due to extraordinary activities

    During the summer the ticket office is open in the afternoon for the shows from 1 hour before the start of the show until the start of the show

    Visits with reservation will have preferential access to the Castle. You can make your reservation by calling 918 530 008 and 918 528 685, from 10 am to 5 pm.

To register the earthcache:

In order to register this earthcache you will have to send the answers to these questions. It is not necessary to enter the castle, only the garden and outdoor area. There is no need to wait for approval to register, if there is a problem with the answers or the photo, we will contact you.

1- What kind of rocks form the Pedriza?

2- Characteristic color and the origin of that color.

3- The varisca orogeny is produced by...

4- In the coordinates we can see two types of granite, leucogranite and monzogranite, what differences do you think there are in terms of color, texture and appearance?

5- Could you say some element in which leucogranite is used and some other in which.

Finally, photo of you, the GPS or your nickname in the place of the cache.
