Cette cache a été posée à l'occasion du Mega évent "Au Charbon" à Oignies GC9XH0Z. Ce rassemblement a été voulu par les organisateurs comme un moment de convivalité entre passionés de Geocaching, de nature et de patrimoine. Notre volonté est de permettre à chaque profil de joueur de pouvoir pratiquer ce loisir comme il le souhaite et de partager avec d'autres des moments de rassemblement et de partage autour d'un site emblématique du bassin minier du Pas-de-Calais : Le carreau de fosse du 9-9bis de Oignies.
Sédimentation
Cette Earth Cache a pour but de vous faire découvrir le processus de sédimentation et quelques figures associées.
Horaires d'ouverture: du 1er avril au 1er novembre: de 8h à 18h / du 2 novembre au 31 mars: de 8h à 17h.
Le dépôt des sédiments
Le dépôt des sédiments a lieu lorsque la vitesse de l'agent de transport diminue ou lorsque cet agent de transport disparaît (fonte de la glace par exemple). La granulométrie des particules, la texture des sédiments, la géométrie des dépôts sont d'importants indices sur l'agent de transport, sa vitesse au moment du dépôt, sa direction, etc.

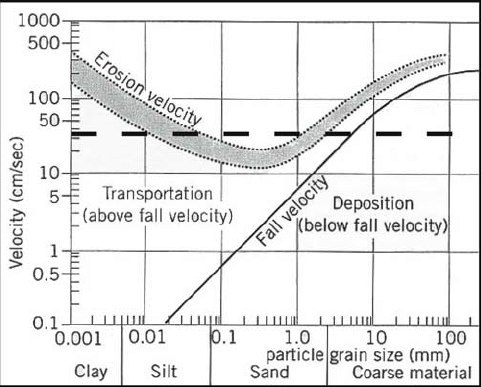

Le diagramme de Hjulström illustre le comportement des particules en fonction de leur taille et de la vitesse du courant.

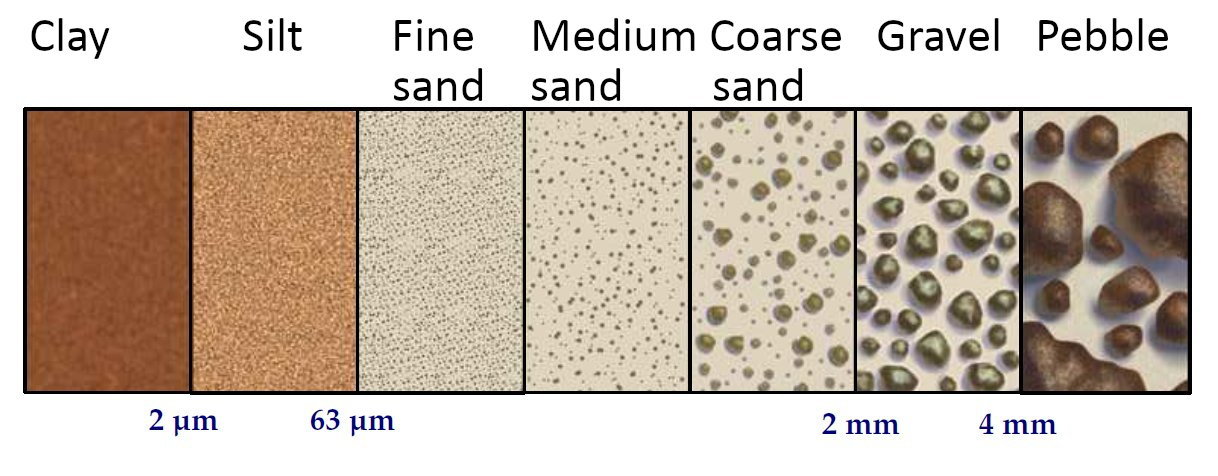

La granulométrie des sédiments et le granoclassement
La granulométrie d'un sédiment renseigne évidemment sur la nature et la vitesse de l'agent de transport. Il faut cependant tenir compte d'un élément important: le stock sédimentaire disponible à la source. Pour prendre un exemple, on pourrait observer un dépôt de sable très bien trié, dû non pas aux caractéristiques de l'agent de transport, mais tout simplement au fait que c'était le seul matériau disponible dans le bassin de sédimentation. On peut donc dire que quelle que soit la capacité de transport des courants , ils ne pourront pas véhiculer de grains plus grossiers que ceux disponibles à la source.
Un caractère important des sédiments est la présence éventuelle de granoclassement. On distingue le granoclassement normal où les sédiments deviennent de plus en plus fins vers le haut et le granoclassement inverse où les sédiments sont de plus en plus grossiers vers le haut. Ces phénomènes sont évidemment liés à la diminution ou l'augmentation progressive de la la capacité de transport des courants. Ils sont fréquents et bien développés dans les turbidites et dans les dépôts de fin de crue. A l'échelle millimétrique, on les observe aussi dans certains types de rythmites et de laminites (voir plus loin).
Les structures sédimentaires
L'interprétation des structures sédimentaires est facilitée par l'étude de la nature actuelle et par l'expérimentation en laboratoire. L'une des classifications des structures reposent sur le moment de leur formation (avant, pendant ou après le dépôt de la couche sédimentaire).
Les structures pré-sédimentaires sont observées à la surface des bancs avant le dépôt de nouveaux sédiments; par exemple, les rides de courant (ripple-marks), comme on peut les observer aujourd'hui sur les plages.
Ripple marks.

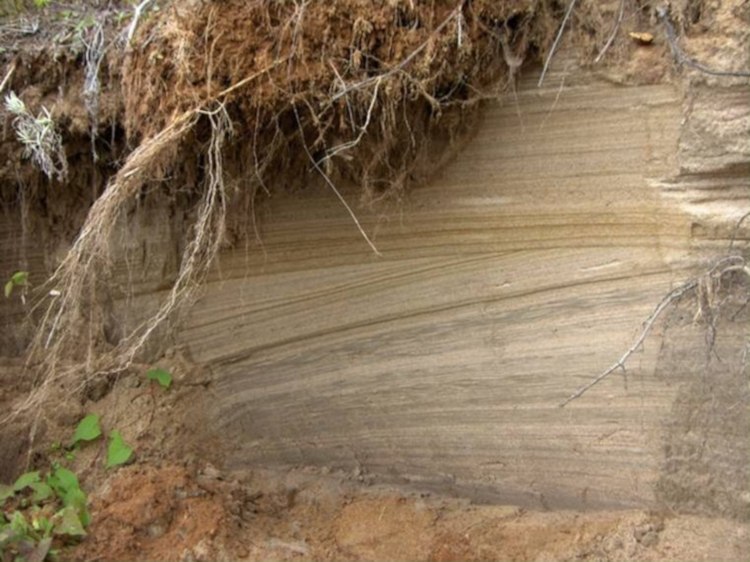

Les structures synsédimentaires se forment au cours du dépôt des sédiments et témoignent de la vitesse, nature, sens, direction des agents de transport. Un bon exemple est la stratification oblique.
Stratification entrecroisée.
Les structures post-sédimentaires se développent dans le sédiment après son dépôt. Les structures se déforment par contrainte de pression, de saturation d'eau, ce qui peut donner par exemple les figures de charge.
Figures de charge.
Les structures synsédimentaires
Seules les structures synsédimentaires sont abordées, les structures pré-sédimentaires et post-sédimentaires sont volontairement laissées de côté.
Les laminations planes sont engendrées par les allées et venues des vagues dans les environnements de plages exposés. L'arrivée d'une vague s'accompagne d'un apport sédimentaire qui se dépose lors de son retrait. Six à seize lamines peuvent être créées à chaque marée. Si les sédiments sont enrichis en minéraux denses et opaques, le dépôt résultant sera constitué de couches claires (quartzeuses) alternant avec des couches plus foncées, enrichies en minéraux denses.
Les rythmites (lamination cyclique) comprennent les dépôts constitués d'alternances de minces (mm-cm) lits de composition, couleur, texture ou granulométrie différente. Le mécanisme générateur d'une telle rythmicité réside dans des changements régulièrement répétés dans l'apport et l'accumulation des matériaux. Il peut s'agir de changements à fréquence élevée (marées) ou faible (saisons). La forme la plus courante est le litage de marée: les lamines sableuses se déposent pendant la montée ou le retrait de la mer (courants rapides) et les lamines argileuses pendant les phases de calme (étal de marée haute ou basse).
Les stratifications obliques sont créées par des courants de direction constante.
Les stratifications en arêtes de poisson sont caractérisées par la superposition de lamines obliques de sens opposé. Cette structure est produite surtout lors des inversions périodiques des courants de marée, notamment à proximité des estuaires.
Les stratifications entrecroisées de rides de vagues sont de taille centimétrique et sont formées par les vagues.
Les stratifications en mamelon, généralement à l'échelle du mètre, sont caractérisées par de larges ondulations, faiblement inclinées (souvent moins de 15°). Ce type de stratification entrecroisée est généré par des vagues de tempête.
Sources
Comment valider cette Earth Cache
Petit rappel concernant les "Earth Caches": il n'y a pas de contenant à rechercher, ni de logbook. Il suffit de se rendre sur les lieux, de répondre aux questions ci-dessous. Vous pouvez loger en "Found it" et envoyez-moi vos propositions de réponses, soit via mon profil, soit via la messagerie geocaching.com (Message Center), et je vous contacterai en cas de problème.
Localisation

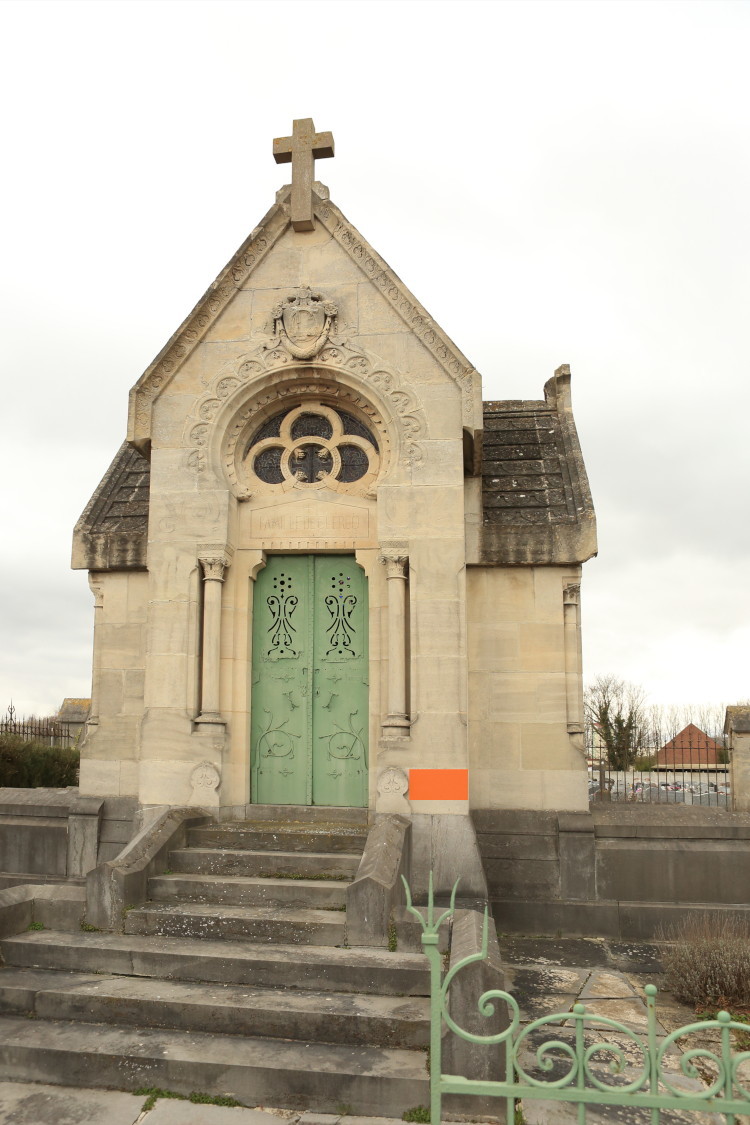

Lorsque vous êtes face du caveau de la famille de Clercq (où Henriette de Clercq, découvreuse du charbon dans la région, est inhumée), regardez la base du montant droit, vous y verez des figures.
Questions
- 1a: En observant le bloc, quelle est la taille des éléments le constituant et par conséquence, leur nom?
- 1b: Ces éléments sont-ils granoclassés?
- 2a: Pour deux raisons ils ne s'agit pas de rythmites; lesquelles?
- 2b: De quel autre type de structure synsédimentaire s'agit-il?
- 3: Compte tenu de la taille des éléments (voir question 1a), donnez la vitesse limite entre dépôt et transport du courant d'eau.
- 4: Une photo 📸 de vous ou d'un objet vous représentant est obligatoire pour valider cette Earth Cache.
Merci par avance de ne pas poster de spoiler dans vos logs!
Bon Geocaching!
This cache was placed during the Mega vent "Au Charbon" in Oignies GC9XH0Z. This gathering was wanted by the organizers as a moment of conviviality between enthusiasts of geocaching, nature and heritage. The desire is to allow each profile of player to be able to practice this leisure as he wishes and to share with others moments of gathering and sharing around an emblematic site of the mining basin of Pas-de-Calais: the pit tile of 9-9bis of Oignies.
Sedimentation
This Earth Cache aims to make you discover the sedimentation process and some associated figures.
Opening hours: from 1 April to 1 November: from 8 am to 6 pm / from 2 November to 31 March: from 8 am to 5 pm.
Sediment deposition
Sediment deposition occurs when the velocity of the transport medium decreases or when the transport medium disappears (e.g. ice melt). Particle size, sediment texture and deposition geometry are important clues to the transport agent, its speed at the time of deposition, its direction, etc.
The Hjulström diagram illustrates the behaviour of particles as a function of their size and current velocity.
Sediment granulometry and grading
The grain size of a sediment obviously provides information on the nature and speed of the transport agent. However, an important element must be taken into account: the sedimentary stock available at the source. To take an example, one could observe a very well sorted sand deposit, not due to the characteristics of the transport agent, but simply because it was the only material available in the sedimentation basin. It can therefore be said that whatever the transport capacity of the currents, they will not be able to carry coarser grains than those available at the source.
An important characteristic of the sediments is the possible presence of grading. A distinction is made between normal grading, where the sediments become finer and finer towards the top, and reverse grading, where the sediments become coarser and coarser towards the top. These phenomena are obviously linked to the progressive decrease or increase in the transport capacity of the currents. They are frequent and well developed in the turbidites and in the deposits at the end of a flood. On a millimetre scale, they can also be observed in certain types of rhythmites and laminites (see below).
Sedimentary structures
The interpretation of sedimentary structures is facilitated by the study of the actual nature and by laboratory experimentation. One classification of structures is based on the time of their formation (before, during or after deposition of the sedimentary layer).
Pre-sedimentary structures are observed on the surface of the banks before the deposition of new sediments; for example, ripple-marks, as they can be observed on beaches today.
Ripple marks.
Synsedimentary structures are formed during the deposition of sediments and reflect the speed, nature, direction and direction of the transport agents. A good example of this is the oblique stratification.
Cross-lamination.
Post-sedimentary structures develop in the sediment after deposition. The structures are deformed by pressure stress, water saturation, which can result in, for example, charging figures.
Charging figures.
Synsedimentary structures
Only synsedimentary structures are discussed, pre-sedimentary and post-sedimentary structures are deliberately left out.
Flat laminations are generated by the ebb and flow of waves in exposed beach environments. The arrival of a wave is accompanied by a sedimentary input that is deposited as it recedes. Six to sixteen laminae can be created at each tide. If the sediments are enriched with dense, opaque minerals, the resulting deposit will consist of light (quartz) layers alternating with darker, dense mineral enriched layers.
Rhythmites (cyclic lamination) include deposits consisting of alternating thin (mm-cm) beds of different composition, colour, texture or grain size. The mechanism for such rhythmicity is regularly repeated changes in the supply and accumulation of materials. These changes can be high frequency (tides) or low frequency (seasons). The most common form is the tidal bed: sandy laminae are deposited during the rise or fall of the sea (fast currents) and clay laminae during the calm phases (high or low tidal range).
Oblique stratifications are created by currents of constant direction.
Fishbone stratifications are characterised by the superposition of oblique laminae in opposite directions. This structure is produced especially during periodic reversals of tidal currents, especially in the vicinity of estuaries.
The intersecting stratifications of wave ripples are centimetric in size and are formed by the waves.
Nipple laminations, generally on a metre scale, are characterised by broad, shallowly inclined (often less than 15°) undulations. This type of cross-lamination is generated by storm waves.
Sources
How to validate this Earth Cache
A reminder about the "Earth Caches": there is no container to look for, nor a logbook. You just have to go to the place and answer the questions below. You can log in "Found it" and send me your suggestions for answers, either via my profile, or via the geocaching.com message center, and I will contact you if there is a problem.
Location
When you stand in front of the de Clercq family vault (where Henriette de Clercq, the discoverer of coal in the region, is buried), look at the base of the right-hand pillar and you will see figures.
Questions
- 1a: Looking at the block, what is the size of the elements and therefore their name?
- 1b: Are these elements granoclassified?
- 2a: There are two reasons why they are not rhythmites, which ones?
- 2b: What other type of synsedimentary structure is it?
- 3: Given the size of the features (see question 1a), give the limiting speed between deposition and transport of the water current.
- 4: A photo 📸 of you or an object representing you is mandatory to validate this Earth Cache.
Thank you in advance for not posting spoilers in your logs!
Happy Geocaching!
