🇩🇪 Luxemburg ist eine geologisch vielfältige Stadt. Dieses EarthCache wird Sie in das Geheimnis der Rippelmarken einführen.
🇬🇧
Luxembourg is a geologically diverse city. This EarthCache will introduce you to the secret of ripple marks.
🇫🇷 Luxembourg est une ville géologiquement diversifiée. Cet EarthCache vous initiera au secret des rides de courant.
Rippelmarken / Ripple Marks / Rides de courant
🇩🇪 Rippelmarken sind eine Reihe von wellenförmigen Linien, die durch die Wirkung von Wind oder Wasser entstehen, das über eine Oberfläche bewegt. Diese Spuren kann man beispielsweise beim Spaziergang an einem Sandstrand beobachten. Dabei fällt auf, dass Rippelmarken im Strandsand leicht weggewaschen oder bedeckt werden können. Rippelmarken in Gesteinen verschwinden jedoch nicht so leicht. Wenn diese Spuren im Gestein erhalten bleiben, bezeichnet man sie als fossile Rippelmarken.
Größe und Form der Rippelmarken variieren je nach Strömungsge schwindigkeit, Partikelgröße und Konstanz der Strömungsrichtung. Es hängt auch davon ab, ob das Medium Wasser oder Luft ist. Nach der Größe werden Rippelmarken in Mikro-Rippelmarken, normale Rippelmarken, Mega-Rippelmarken und Riesen-Rippelmarken eingeteilt. Ändert sich die Strömungsrichtung, können Rippelmarken sich überkreuzen (Interferenz-Rippelmarken); bei konstanter Strömungsrichtung wandern die Rippelmarken allmählich.
Die Orbitbewegung des Wassers (Wellen) erzeugt hauptsächlich symmetrische Rippelmarken (früher als oszillierende Rippelmarken bezeichnet), während Wasserströmungen asymmetrische Rippelmarken (früher als Strömungsrippelmarken bezeichnet) erzeugen. Die Wellenkämme der Rippelmarken können gerade und parallel oder wellenförmig verlaufen.
🇬🇧 Ripple marks are a series of wavy lines formed by the action of wind or water moving across a surface. You can observe these traces, for example, while walking along a sandy beach. You may have noticed that ripple marks in beach sand can be easily washed away or covered. However, ripple marks on rocks do not disappear as easily. When these traces are preserved in rock, we call them fossilized ripple marks.
The size and shape of ripple marks vary depending on the flow velocity, particle size, and the consistency of the flow direction. It also depends on whether the medium is water or air. Based on size, ripple marks are classified as micro-ripple marks, normal ripple marks, mega-ripple marks, and giant ripple marks. When the flow direction changes, ripple marks may intersect (interference ripple marks); with a constant flow direction, ripple marks gradually migrate.
The orbital motion of water (waves) mainly produces symmetric ripple marks (formerly called oscillatory ripple marks), whereas water currents generate asymmetric ripple marks (formerly current ripple marks). The crest lines of ripple marks can be straight and parallel or wavy.
🇫🇷 Les rides de courant sont une série de lignes ondulées formées par l’action du vent ou de l’eau se déplaçant sur une surface. On peut observer ces traces, par exemple, en se promenant le long d’une plage de sable. On remarque que les rides de courant dans le sable de la plage peuvent être facilement effacées ou recouvertes. Cependant, les rides de courant dans les roches ne disparaissent pas aussi facilement. Lorsque ces traces sont conservées dans la roche, on les appelle des rides de courant fossilisées.
La taille et la forme des rides de courant varient en fonction de la vitesse de l’écoulement, de la taille des particules et de la constance de la direction de l’écoulement. Cela dépend également du fait que le milieu soit de l’eau ou de l’air. Selon leur taille, les rides de courant sont classées en micro-rides, rides normales, méga-rides et rides géantes. Lorsque la direction de l’écoulement change, les rides peuvent se croiser (rides d’interférence) ; avec une direction d’écoulement constante, les rides migrent progressivement.
Le mouvement orbital de l’eau (vagues) produit principalement des rides symétriques (anciennement appelées rides oscillatoires), tandis que les courants d’eau génèrent des rides asymétriques (anciennement appelées rides de courant). Les crêtes des rides peuvent être droites et parallèles ou ondulées.

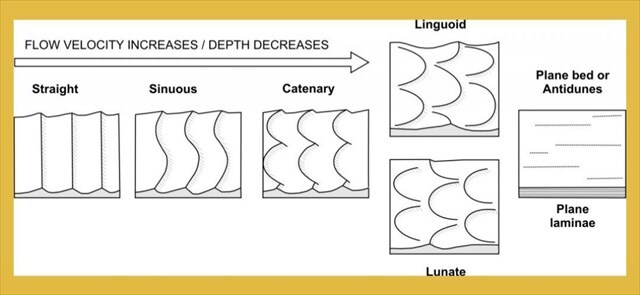

Rippelmarken-Typen / Ripple Marks Types / Types de rides de courant
🇩🇪 Im Zusammenhang mit der Beobachtung von Rippelmarken begegnet man am häufigsten den folgenden Typen:
[1] Gerade Rippelmarken bilden Schrägschichtung (Cross-Laminae), bei der alle Laminen in dieselbe Richtung geneigt sind und in einer einzigen Ebene liegen. Dieser Typ von Rippelmarken entsteht durch unidirektionale Strömung.
[2] Geschwungene Rippelmarken bilden gekrümmte Laminen und zeigen ein auf- und abwellendes Muster. Diese Rippelmarken erzeugen eine talförmige Schrägschichtung. Alle Laminen sind in einem Winkel zur Strömungsrichtung geneigt, stromabwärts. Sie entstehen ebenfalls durch unidirektionale Strömung.
[3] Kettenförmige (Katenäre) Rippelmarken bilden gekrümmte Laminen mit einer glatten, kontinuierlichen Krümmung, die einer wiederholten „W“-Form ähnelt. Wie geschwungene Rippelmarken entstehen sie durch unidirektionale Strömung, und die Laminen sind in einem Winkel zur Strömungsrichtung geneigt, stromabwärts.
[4] Linguoid-Rippelmarken haben gekrümmte Lee-Hänge, die eine Lamination ähnlich den katenären und geschwungenen Rippelmarken erzeugen. Sie sind in einem Winkel zur Strömungsrichtung geneigt, stromabwärts, haben jedoch eine unregelmäßige Form und bilden kein wiederholtes „W“.
🇬🇧 In the context of observing ripple marks, we most commonly encounter the following types:
[1] Straight ripple marks form cross-laminae that all dip in the same direction and lie in a single plane. This type of ripple mark is produced by unidirectional flow.
[2] Sinuous ripple marks form curved laminae, showing an up-and-down wavy pattern. These ripple marks create trough-shaped cross-lamination. All laminae dip at an angle to the flow direction, downstream. They are also produced by unidirectional flow.
[3] Catenary ripple marks form curved laminae with a smooth, continuous curvature, resembling a repeating “W” shape. Like sinuous ripple marks, they are produced by unidirectional flow, and the laminae dip at an angle to the flow direction, downstream.
[4] Linguoid ripple marks have curved lee slopes that produce lamination similar to catenary and sinuous ripple marks. They dip at an angle to the flow direction, downstream, but have an irregular shape, not forming a repeating “W”.
🇫🇷 Dans le contexte de l’observation des rides de courant, on rencontre le plus souvent les types suivants :
[1] Rides droites forment des laminations croisées (cross-laminae) dont toutes les couches s’inclinent dans la même direction et se trouvent dans un seul plan. Ce type de ride de courant est produit par un écoulement unidirectionnel.
[2] Rides sinueuses forment des laminations courbes, montrant un motif ondulé de haut en bas. Ces rides créent une lamination en forme de creux. Toutes les couches s’inclinent selon un angle par rapport à la direction de l’écoulement, vers l’aval. Elles sont également produites par un écoulement unidirectionnel.
[3] Rides caténaires forment des laminations courbes avec une courbure lisse et continue, ressemblant à une forme en « W » répétée. Comme les rides sinueuses, elles sont produites par un écoulement unidirectionnel, et les couches s’inclinent selon un angle par rapport à la direction de l’écoulement, vers l’aval.
[4] Rides linguoïdes ont des pentes d’aval courbées qui produisent une lamination similaire aux rides caténaires et sinueuses. Elles s’inclinent selon un angle par rapport à la direction de l’écoulement, vers l’aval, mais ont une forme irrégulière, ne formant pas un « W » répété.
Rippelmarken beschreiben / Describing Ripple Marks / Décrire les rides de courant
🇩🇪
Rippelmarken, denen man nicht nur bei der Beobachtung dieses EarthCache begegnen kann, lassen sich mit den folgenden Begriffen beschreiben:

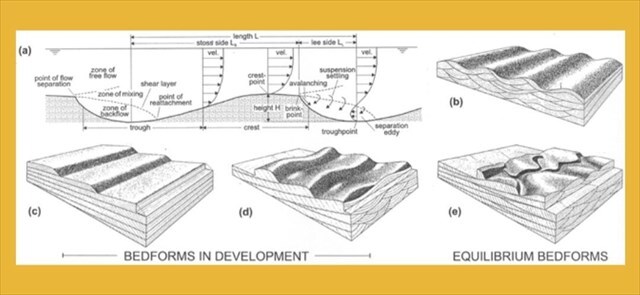

Kamm einer Rippelmarke ist der Punkt der Welle mit dem höchsten Wert oder der größten Höhe. Er stellt den Gipfel des Wellenzyklus dar, wie in der obigen Abbildung gezeigt.
Trog einer Rippelmarke ist das Gegenteil des Kamms. Es ist der Punkt mit dem niedrigsten Wert oder der geringsten Höhe der Welle. Er befindet sich am tiefsten Punkt des Wellenzyklus, ebenfalls in der Abbildung oben dargestellt.
Lee-Seite einer Rippelmarke hat eine steilere Neigung als die Stau- (Luv-)Seite. Sie befindet sich immer auf der stromabwärts gerichteten oder hinteren Seite der Rippel, also gegenüber der Richtung, aus der die Strömung kommt. Die Strömung bewegt sich entlang der Lee-Seite abwärts.
Stau- (Luv-)Seite einer Rippelmarke hat eine sanftere Neigung im Vergleich zur Lee-Seite. Die Strömung bewegt sich immer aufwärts entlang der Stau-Seite und abwärts entlang der Lee-Seite. Dadurch lässt sich anhand der Form der Rippelmarken die Strömungsrichtung zum Zeitpunkt ihrer Entstehung bestimmen.
🇬🇧
Ripple marks, which you can encounter not only while observing this EarthCache, can be described with the following terms:
Crest of a ripple mark is the point on the wave with the highest value or height. It represents the peak of the wave cycle, as shown in the figure above.
Trough of a ripple mark is the opposite of the crest. It is the point with the lowest value or height of the wave. It is located at the lowest point of the wave cycle, also shown in the figure above.
Lee side of a ripple mark has a steeper slope than the stoss (windward) side. It is always on the downstream or rear side of the ripple, opposite to the direction from which the flow comes. The flow moves down along the lee side.
Stoss (windward) side of a ripple mark has a gentler slope compared to the lee side. The flow always moves upward along the stoss side and downward along the lee side. This makes it possible to determine the flow direction at the time the ripple marks were formed based on their shape.
🇫🇷 Les rides de courant, que l’on peut rencontrer non seulement en observant cet EarthCache, peuvent être décrites avec les termes suivants :
Crête d’une ride est le point de la vague ayant la plus grande valeur ou hauteur. Elle représente le sommet du cycle de la vague, comme indiqué dans la figure ci-dessus.
Creux d’une ride est l’opposé de la crête. C’est le point ayant la plus petite valeur ou hauteur de la vague. Il se situe au point le plus bas du cycle de la vague, également montré dans la figure ci-dessus.
Côté sous le vent (lee) d’une ride a une pente plus raide que le côté au vent (stoss). Il se trouve toujours du côté aval ou arrière de la ride, opposé à la direction d’où provient l’écoulement. L’écoulement descend le long du côté sous le vent.
Côté au vent (stoss) d’une ride a une pente plus douce comparée au côté sous le vent. L’écoulement monte toujours le long du côté au vent et descend le long du côté sous le vent. Cela permet de déterminer la direction de l’écoulement au moment de la formation des rides de courant à partir de leur forme.
🇩🇪
Um log als "gefunden" anzumelden, musst du mirüber mein Profil eine E-Mail senden und Antworten auf die folgenden Fragen und Aufgaben senden:
1) Beschreiben Sie mit eigenen Worten, was Rippelmarken sind und wie sie entstehen. 2) Beobachten Sie die Rippelmarken an den Startkoordinaten. Welche der oben beschriebenen Typen [1, 2, 3, 4] können Sie erkennen?
3) Können Sie den Kamm, den Trog, die Lee-Seite und die Stau- (Luv-)Seite aller Rippelmarken hier identifizieren? Geben Sie ein Beispiel zur Unterstützung Ihrer Antwort.
4) Fügen Sie Ihrem Log ein Foto bei, das die Rippelmarken zusammen mit Ihnen oder Ihrem GPS-Gerät zeigt.
🇬🇧
For log as "found it" please send me answers for those questions via my profile:
1) Describe in your own words what ripple marks are and how they form.
2) Observe the ripple marks at the starting coordinates. Which of the types described above [1, 2, 3, 4] can you identify?
3) Can you identify the crest, trough, lee side, and stoss (windward) side of all the ripple marks here? Provide an example to support your answer.
4) Attach a photograph to your log that will capture the ripple marks including yourself or your GPS device.
🇫🇷 Pour vous connecter comme "trouvé", veuillez m'envoyer des réponses à ces questions via mon profil :
1) Décrivez avec vos propres mots ce que sont les rides de courant et comment elles se forment. 2) Observez les rides de courant aux coordonnées de départ. Quels types parmi ceux décrits ci-dessus [1, 2, 3, 4] pouvez-vous identifier ? 3) Pouvez-vous identifier la crête, le creux, le côté sous le vent (lee) et le côté au vent (stoss) de toutes les rides de courant ici ? Donnez un exemple pour étayer votre réponse. 4) Joignez une photographie à votre carnet montrant les rides de courant ainsi que vous-même ou votre appareil GPS.
🇬🇧
Please log the cache immediately after sending your answers, thanks.
By DanielKotmel, 2026. Sources -
Ripple Marks [online] Available from https://en.wikipedia.org/wiki/Ripple_marks/ [17. 01. 2026]
Features from the field: Ripple Marks [online] Available from https://blogs.egu.eu/divisions/ts/ 2019/10/11/features-from-the-field-ripple-marks/ [17. 01. 2026]
Geocache GCBFEQM [online] Available from https://coord.info/GCBFEQM [17. 01. 2026]
Sedimentary rock [online]. Available from https://education.nationalgeographic.org/ resource/sedimentary-rock/ [17. 01. 2026]
 |
