Au vu de ce que vous voyez sur place, à la lecture de l'énoncé de cette Earthcache et vos recherches sur le Web, 4 questions ou opérations pour sa validation :
- N°1 : Qu’est-ce qu’un miroir de faille?
- N°2 : Ici, quel type de faille est-ce ?
- N°3 : Avec vos propres mots expliquez votre choix (précédent) du type de faille?
- N°4 : Prendre une photo preuve de votre passage, voir l’exemple.
Envoyez-moi vos propositions de réponses soit via mon profil, soit via la messagerie geocaching.com (Message Center), puis loguez cette cache en "Found it" et je vous contacterai en cas de problème.
Votre étude:
Au PZ de cette Earth vous pouvez observer un long miroir de faille.
Ici le glissement (décrochement) des roches est bien visible sur une bonne vingtaine de mètres. Vous ne voyez qu’un bloc...car l’autre est enfoui sous vos pieds et recouverts par les débris dus à l’érosion.
La localisation :
Murles se trouve dans la partie finale de la grande faille des Cévennes. Ce lieu est situé au centre de la collision des ‘’jeunes’’ Pyrénées et le ‘’vieux’’ Massif Central, ce qui a généré de nombreuses failles plus ou moins grandes.
Tout proche, en allant vers le village, se trouve un ancien pigeonnier.
Préambule :
Une faille est une cassure de terrain planaire avec déplacement relatif des compartiments ainsi séparés.
Sur le terrain, un géologue désigne par ce terme un accident vertical ou à pendage fort n'impliquant pas de recouvrement important, distinguant ainsi la faille d'un charriage ou d'un chevauchement. Elle ne doit pas être confondue avec la diaclase, ou joint, qui désigne une cassure sans déplacement relatif des compartiments.
Les failles ont des dimensions pouvant aller de quelques millimètres (ex.: failles de Riedel) jusqu’à des centaines de kilomètres (systèmes de failles à l’échelle des plaques tectoniques).
Terminologie:
Les différents éléments d'une faille ont tous une appellation bien définie.
- Les deux blocs séparés par la faille sont appelés compartiments.
- Les surfaces de contact engendrées par la cassure sur chaque compartiment sont appelées lèvres. Elles peuvent êtres polies par les frottements pour donner un miroir de faille, couramment strié. Ces stries matérialisent la direction du mouvement.
Le miroir de faille: c’est la surface de friction sur laquelle s'est fait le glissement de deux compartiments.
- L'ampleur du déplacement entre les deux compartiments est le rejet. Il est la somme vectorielle des trois composantes orthogonales ; on distingue donc le rejet horizontal longitudinal situé dans leplan de faille, du rejet horizontal transversal perpendiculaire au premier, et du rejet vertical perpendiculaire aux deux autres.
- Le regard est le côté vers lequel plonge la lèvre du compartiment soulevé.
- Les crochons de faille sont des courbures brusques (rebroussements) des couches géologiques à l'approche d'une faille.

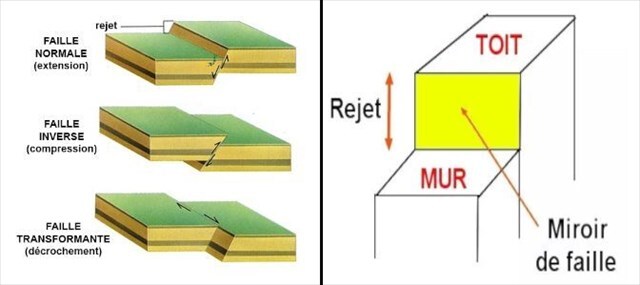

Types de failles :
Normales : Elles sont le plus souvent dues à un mouvement d’extension (étirement) de la roche. Un des compartiments s’abaisse par rapport à l’autre pour combler horizontalement l’espace créé par l’extension.
Inverses : Elles sont dues à des mouvements de compression (rapprochement) des roches. Un des compartiments va se soulever par rapport à l’autre pour permettre la réduction de l’espace crée par la compression.
Transformantes : Elles sont dues à des mouvements de cisaillement de la roche par décrochement. Le plan de rupture (plan de faille) reste vertical et les deux blocs issus de la fracture vont glisser l’un contre l’autre pour réajuster le sous-sol soumis à ces contraintes.
Remerciements : BRGM, Wikipédia. Planet Terre Eduscol, ENS de Lyon
https://www.svt-tanguy-jean.com/uploads/1/2/0/4/120408978/tb-tp-6-4-cartographie-etudiant.pdf

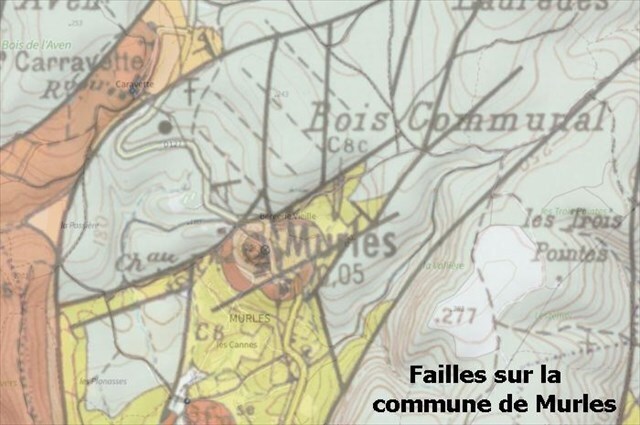

Carte géologique de Murles:

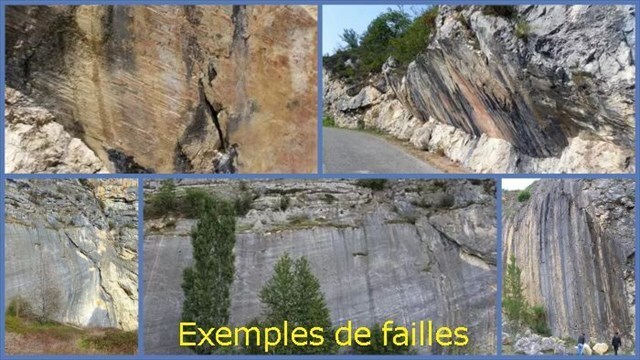

Images Indices des failles

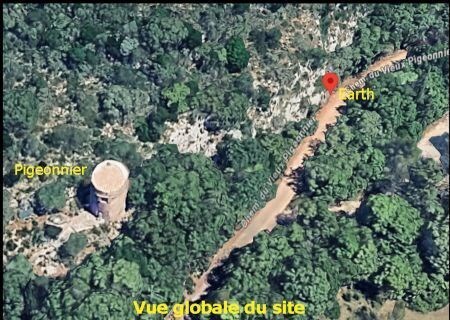

Vue globale du site
Exemple de Photo-Preuve
Based on what you see on site, the description of this Earthcache, and your web research, here are 4 questions or steps to validate it:
- Q1: What is a fault mirror?
- Q2: What type of fault is this?
- Q3: In your own words, explain your (previous) choice of fault type.
- Q4: Take a photo as proof of your visit; see the example.
Send me your proposed answers either via my profile, either via the geocaching.com Message Center, then log this cache as "Found it" and I will contact you if there are any problems.
Your study:
At the coordinates of this Earth, you can observe a long fault mirror.
Here, the rock slippage (dislocation) is clearly visible over twenty meters. You only see one block...because the other is buried beneath your feet and covered by debris from erosion.
Location: Murles is located in the final section of the major Cévennes fault. This area lies at the center of the collision between the "young" Pyrenees and the "old" Massif Central, which generated numerous faults of varying sizes.
Preamble:
A fault is a fracture in the planar terrain with relative displacement of the separated blocks. In the field, a geologist uses this term to refer to a vertical or steeply dipping fault without significant overthrusting, thus distinguishing a fault from a thrust fault or overthrust. It should not be confused with a joint, or diaclase, which refers to a break without relative displacement of the blocks. Faults can range in size from a few millimeters (e.g., Riedel faults) to hundreds of kilometers (fault systems on the scale of tectonic plates).
Terminology:
The different elements of a fault each have a well-defined name.
- The two blocks separated by the fault are called blocks.
- The contact surfaces created by the break on each block are called lips.
They can be polished by friction to form a fault mirror, commonly striated. These striations indicate the direction of movement. The fault mirror is the friction surface over which the sliding of two blocks occurred.
- The magnitude of the displacement between the two blocks is the displacement. It is the vector sum of the three orthogonal components; we therefore distinguish between the longitudinal horizontal displacement located in the fault plane, the transverse horizontal displacement perpendicular to the first, and the vertical displacement perpendicular to the other two.
- The gaze is the side towards which the lip of the uplifted block plunges.
- Fault hooks are abrupt bends (reversals) in geological layers as they approach a fault.
Types of faults:
Normal faults: These are most often caused by extensional (stretching) movement of the rock. One of the blocks dips relative to the other to horizontally fill the space created by the extension.
Reverse faults: These are caused by compressional (pulling) movement of the rocks. One of the blocks rises relative to the other to reduce the space created by the compression.
Transformers: They are due to shear movements of the rock by strike-slip faulting. . The rupture plane (fault plane) remains vertical, and the two blocks resulting from the fracture will slide against each other to readjust the subsoil subjected to these stresses.
Acknowledgements/Thanks: BRGM, Wikipedia, Planet Terre Eduscol, ENS de Lyon
https://www.svt-tanguy-jean.com/uploads/1/2/0/4/120408978/tb-tp-6-4-cartographie-etudiant.pdf
