EC : Stylolytes dans le Calcaire de Bourgonge EarthCache

Stylolytes dans le Calcaire de Bourgogne

Grand Théâtre de l'Opéra de Dijon

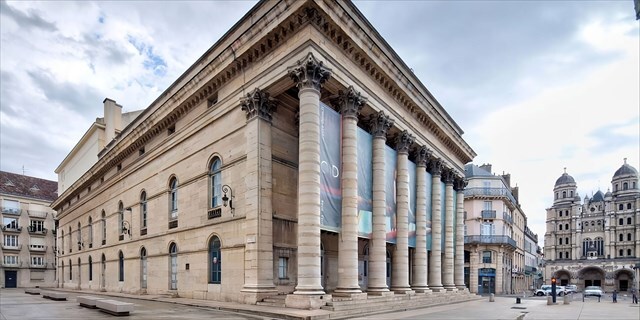

Cette EarthCache vous emmène dans l'un des lieux les plus connus de Dijon : la magnifique Grand Théâtre de l'Opéra.

Aux coordonnées indiquées, sur le mur ouest du Grand Théâtre de l'Opéra de Dijon, vous vous trouvez devant des pierres de taille composées du célèbre calcaire de Bourgogne (période jurassique, ~165 millions d'années). En examinant les blocs de cette façade, vous remarquerez des lignes horizontales, de légers zigzags et des variations de texture. Cet EarthCache s'intéresse aux caractéristiques des roches sédimentaires calcaires, en se focalisant principalement sur les stylolytes : d'impressionnantes lignes naturelles de dissolution sous pression formées dans les profondeurs de la Terre.

Objectif Pédagogique

L'objectif de cet EarthCache est de permettre aux visiteurs de :

• Comprendre la formation et les caractéristiques générales du calcaire sédimentaire.
• Découvrir comment la dissolution chimique sous pression crée des structures géologiques appelées stylolytes.
• Apprendre à identifier les différents types de stylolytes selon leurs causes géologiques.
• Différencier les plans de stratification sédimentaire, les traces de sciage et les joints de dissolution (stylolytes) sur une pierre de construction.

Pour valider cette cache, vous devrez prendre deux photos (une pour répondre aux questions et une à ajouter à votre log en ligne) !

Généralités sur le Calcaire Sédimentaire de Bourgogne

Le calcaire est une roche sédimentaire composée principalement de carbonate de calcium (CaCO₃) sous forme de calcite. Il y a des millions d'années, la Bourgogne était couverte par une mer chaude et peu profonde. Des coquillages, des organismes marins et de la boue calcaire se sont accumulés en couches au fond de l'eau, se compactant et se cimentant progressivement au cours des temps géologiques.

• Strates de Sédimentation : Empilement horizontal des dépôts au fil du temps.
• Fossiles : Fragments de coquillages et débris marins piégés dans la roche.
• Passe de Veine : Les pierres sciées parallèlement à leur lit de sédimentation montrent de fines lignes et bandes minérales horizontales.

Sujet Principal : Les Stylolytes (Dissolution sous Pression)

En observant de près les blocs de calcaire, vous remarquerez des lignes sombres en zigzag ou dentelées. Ce ne sont ni des fissures, ni des joints de mortier, mais des stylolytes (du grec stylo- signifiant colonne/pilier).

Les stylolytes se forment par un processus appelé dissolution sous pression :

1. Enfouissement et Pression : L'accumulation de centaines de mètres de sédiments au cours des millions d'années a exercé une énorme pression verticale sur les couches inférieures.
2. Dissolution Sélective : Sous cette forte pression et en présence de fluides, la calcite soluble s'est dissoute le long de zones de contact.
3. Accumulation d'Insolubles : La calcite dissoute ayant été évacuée, les impuretés insolubles (argile, oxydes de fer, matière organique) se sont accumulées sur place, formant ces joints foncés très dentelés.

• Apparence : Lignes sombres, ondulées ou en dents de scie traversant la pierre.
• Signification : Les stylolytes témoignent de la dissolution et de la perte d'une quantité importante de roche sous pression !

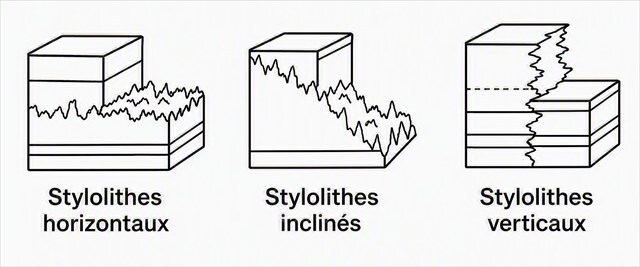

Les Différents Types de Stylolytes et Leurs Causes

En géologie, les stylolytes sont classés selon leur orientation par rapport aux strates de la roche. L'orientation des pics (dentelures) indique toujours la direction de la pression maximale au moment de leur formation :

• 1. Stylolytes de Sédimentation / Enfouissement (Horizontaux) :
  Cause principale : Le poids des couches de roches supérieures (pression lithostatique).
  Ces stylolytes sont parallèles aux plans de stratification. Les dentelures pointent verticalement vers le haut ou le bas, reflétant la compression causée par l'enfouissement profond. C'est le type le plus fréquemment observé sur les pierres de taille comme ici à Dijon !


• 2. Stylolytes Tectoniques (Verticaux ou Inclinés) :
  Cause principale : Les contraintes de compression tectonique horizontale (pression de compression latérale lors de la formation de montagnes ou de failles).
  Ces stylolytes coupent les lits de sédimentation de manière oblique ou verticale. Leurs pics pointent horizontalement, révélant la direction de la poussée tectonique régionale.


• 3. Stylolytes Réactivés ou Réorientés :
  Cause principale : Une modification de l'environnement de contrainte géologique (changement de direction des forces au cours du temps).
  Ils se forment lorsqu'une ancienne surface de fragilité ou un stylolite existant subit une nouvelle phase de pression orientée différemment, créant un réseau complexe de lignes croisées.

Distinguer les Lignes sur le Mur

Sur la façade, vous pouvez observer différents types de lignes :

• Stylolytes : Lignes sombres et dentelées en zigzag (origine géologique naturelle).
• Lits de Sédimentation : Bandes de couleur horizontales et régulières (strates naturelles).
• Traces de Sciage : Micro-stries droites et parallèles laissées par les outils lors de la découpe des blocs.

Tâches de Validation (Questions)

Examinez les blocs de calcaire sur le mur est du Grand Théâtre de l'Opéra de Dijon et répondez aux questions suivantes :

1. Observation des Stylolytes : Trouvez un bloc présentant des lignes sombres en zigzag (stylolytes). Prenez une photo ou faites un dessin de ce bloc et joignez-le à vos réponses (pas dans votre log en ligne !).
   Décrivez leur aspect (couleur, épaisseur, fréquence des ondulations).


2. Processus de Formation : Expliquez avec vos propres mots comment les stylolytes se sont formés. Quel minéral a été dissous et qu'est-ce qui est resté pour former la ligne sombre ?


3. Type de Stylolytes : En observant l'orientation des stylolytes sur les pierres de taille de ce mur, s'agit-il principalement de stylolytes d'enfouissement ou de stylolytes tectoniques ? Quelle a été la force/cause principale à l'origine de leur formation ?
4. Prenez une photo de vous-même ou d'un objet personnel devant le mur en calcaire du théàtre et joignez-la à votre log en ligne.

Instructions pour le Log

• Envoyez vos réponses via le Geocaching Message Center ou par e-mail.
• Ne publiez pas les réponses dans votre log public.
• Vous pouvez enregistrer cette EarthCache comme Trouvée une fois que vos réponses et la photo ou le dessin requis ont été envoyés.

Stylolytes dans le Calcaire de Bourgogne

Grand Théâtre de l'Opéra de Dijon

This EarthCache takes you to one of Dijon's best-known landmarks: the magnificent Grand Théâtre de l'Opéra.

At the listed coordinates, on the western wall of the Grand Théâtre de l'Opéra de Dijon, you are standing before building stones made of famous regional Burgundy Limestone (Jurassic period, ~165 million years old). While examining these facade blocks, you will notice distinct horizontal lines, fine squiggles, and texture variations across the stone. This EarthCache focuses on understanding the general features of sedimentary limestone, with a main focus on stylolites—intriguing natural pressure dissolution lines formed deep within the Earth.

Educational Goal

The purpose of this EarthCache is to help visitors:

• Understand the general characteristics and formation of sedimentary limestone.
• Learn how chemical dissolution under pressure creates geological features called stylolites.
• Identify the different structural types of stylolites and their primary geological causes.
• Differentiate between sedimentary bedding planes, saw-cut finishes, and pressure dissolution lines (stylolites) in architectural stone.

In order to log this cache you will need to take two pictures (one for answering the questions and one to add to your online log)!

Basics of Sedimentary Burgundy Limestone

Limestone is a sedimentary rock composed primarily of calcium carbonate (CaCO₃) in the form of calcite. Millions of years ago, Burgundy was covered by a warm, shallow marine environment. Shells, marine organisms, and calcite mud accumulated in layers on the seafloor, gradually compacting and cementing into solid limestone over geological time.

• Bedding Layers (Stratification): Horizontal layering where sediment settled over time.
• Fossil Content: Tiny shell fragments and marine remnants trapped within the matrix.
• Vein Cuts: Stones saw-cut parallel to their natural bedding display horizontal mineral bands and fine stratification stripes.

Main Focus: Stylolites (Pressure Dissolution Seams)

When looking closely at the limestone blocks, you will notice jagged, zig-zag, or "suture-like" horizontal lines. These are not cracks, cracks filled with mortar, or simple fossil outlines; they are stylolites (from the Greek stylo- meaning column/pillar).

Stylolites form through a process called pressure dissolution (pressure solution):

1. Burial & Deep Pressure: As hundreds of meters of sediment piled up over millions of years, immense vertical pressure was exerted on the limestone layers below.
2. Selective Dissolution: Under high pressure and in the presence of pore fluids, soluble calcite crystals began to dissolve along specific contact zones.
3. Accumulation of Insolubles: While the calcite dissolved and was carried away in fluid, non-soluble impurities within the rock—such as clay particles, iron oxides, organic matter, and quartz grains—could not dissolve. These impurities remained behind, forming dark, irregular, interlocking zig-zag lines.

• Appearance: Jagged, sawtooth, or wavy dark seams traversing the stone.
• Orientation: Typically run parallel to original bedding planes when caused by overburden pressure.
• Significance: Stylolites demonstrate that significant rock mass was dissolved away under pressure during the rock's history!

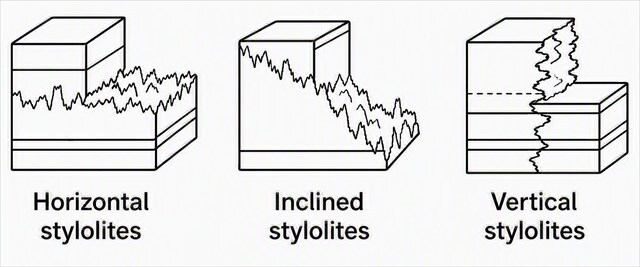

Types of Stylolites and Their Primary Causes

In geology, stylolites are classified based on their orientation relative to the rock's bedding layers. The orientation of the teeth/teeth-like peaks points directly in the direction of maximum principal stress during their formation:

• 1. Sedimentary / Overburden Stylolites (Horizontal):
  Main Cause: Gravitational weight of overlying rock layers (lithostatic pressure).
  These run parallel to original bedding planes. The teeth point vertically up/down, reflecting compaction caused by deep burial over geological time. This is the most common type seen in building cut stones like those here in Dijon!


• 2. Tectonic Stylolites (Vertical or Inclined):
  Main Cause: Horizontal tectonic compression forces (lateral squeeze from mountain building or crustal faulting).
  These cut across bedding planes obliquely or perpendicularly. Their peaks point horizontally in the direction of regional tectonic pushing forces.


• 3. Reactivated or Overprinted Stylolites:
  Main Cause: Changing stress environments over geological time.
  Occurs when pre-existing weakness planes or older stylolites experience a new phase of pressure oriented at a different angle, creating complex criss-crossing networks.

Distinguishing Lines on the Wall

When inspecting the facade stone, you will observe different types of lines across the surfaces:

• Stylolites: Irregular, dark, jagged zig-zag lines resulting from natural pressure solution.
• Vein / Bedding Lines: Smooth, straight horizontal color banding revealing sediment layers.
• Saw / Dressing Marks: Straight, faint, uniformly spaced micro-grooves created during modern mechanical cutting of the stone blocks.

Logging Tasks

Inspect the limestone blocks on the eastern wall of the Grand Théâtre de l'Opéra de Dijon and answer the following questions based on your observations:

1. Stylolite Observation: Find a stone block featuring prominent dark squiggly lines (stylolites). Take a picture or make a drawing of this block and add it with you answers (not in your online log!)
   Describe their appearance (e.g., color, thickness, zig-zag frequency/amplitude).


2. Formational Process: In your own words, explain how stylolites were created within this limestone. What component dissolved away, and what was left behind to form the dark line?


3. Stylolite Classification: Based on the orientation of the stylolites seen on these wall blocks, are these primarily sedimentary/overburden stylolites or tectonic stylolites? What was the main force/cause driving their formation?
4. Take a picture showing yourself or a personal object with the limestone wall of the theatre in the background and attach it to your online log.

Logging Instructions

• Send your answers via Geocaching Message Center or email.
• Do not include answers in your public log.
• You may log this EarthCache as Found once your answers and the required picture or drawing have been sent.
