Geocache Description:

NON TROUVEE non trouvee


Présentation / Presentation :

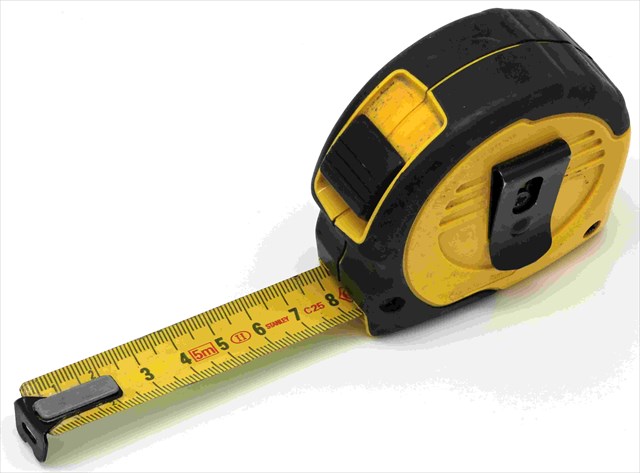

NON TROUVEE Pourquoi ne pas grouper une belle promenade le long de la Vilaine, un superbe point de vue, et un peu de géologie ? Matériel à emporter: mètre ruban.

.non trouvee

NON TROUVEE Why not group a nice walk along the Vilaine, a superb view and a little geology? Material takeaway: tape measure.

non trouvee


NON TROUVEE Rappel géologique :

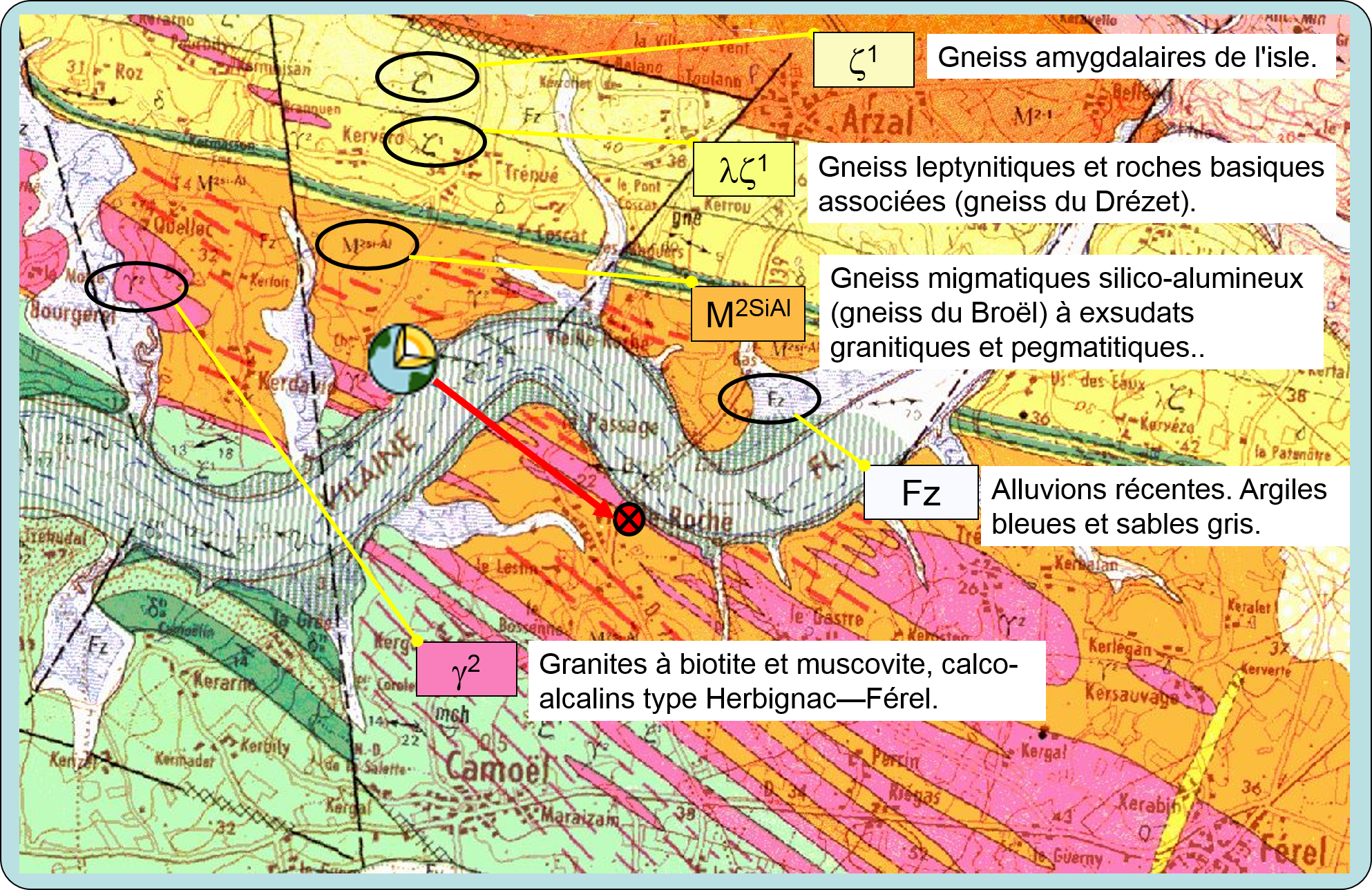

Voici comment sont décrites dans la notice géologique de la carte géologique locale les formations présentes:

Gneiss migmatiques silico-alumineux (gneiss du Broël) à exsudats granitiques et pegmatitiques. Ils forment géométriquement la formation supérieure du groupe d'Arzal. Leurs meilleurs affleurements sont situés sur la côte du Broël (rive droite) et à un degré moindre sur la côte du Passage (rive gauche). Ils se présentent à l'affleurement comme une alternance de lits centimétriques feldspathiques et phylliteux. La foliation métamorphique, parallèle au litage et conforme au plan axial de plis isoclinaux très aigus, possède une direction N 100°E et pend modérément vers le Sud (30 à 40°).
Une linéation minérale (de direction N 100°E) parallèle aux rods de quartz et aux axes des plis isoclinaux est très visible sur ce plan de foliation.
Cette formation est profondément injectée d'un matériel granitique calco-alcalin qui peut se présenter sous forme de filons sécants ou de lames possédant les mêmes caractères structuraux que les gneiss encaissants.

Granites à biotite et muscovite, calco-alcalins type Herbignac—Férel. Ils soulignent approximativement la limite entre les séries granito-gneissiques de l’anticlinal de Cornouaille et les micaschistes de l'estuaire de la Vilaine. La forme générale de chaque massif est elliptique, le grand axe des ellipses étant de direction NW—SE.
L'enracinement, du moins pour le granite de Férel, semble se produire vers le Nord-Ouest par l'intermédiaire de digitations plus ou moins parallèles entre elles.
Ces granites sont à grain fin (de l'ordre du millimètre); ils peuvent renfermer d'assez nombreux amas sur-biotitiques et même emballer des enclaves gneissiques. La texture est grenue isogranulaire

Alluvions récentes. Argiles bleues et sables gris. Elles sont représentées par les dépôts estuariens :
— de la Vilaine et de ses tributaires locaux, des divers étiers dont le plus important est celui de Pont-d'Arm en Mesquer, d'une part ;
— d'autre part, les dépôts rivulaires du versant nord-est du dôme de Guérande rattachés à l'ensemble de Pont-d'Arm et enfin les formations marécageuses et tourbeuses récentes de Brière et des ruisseaux tributaires du Brivet.

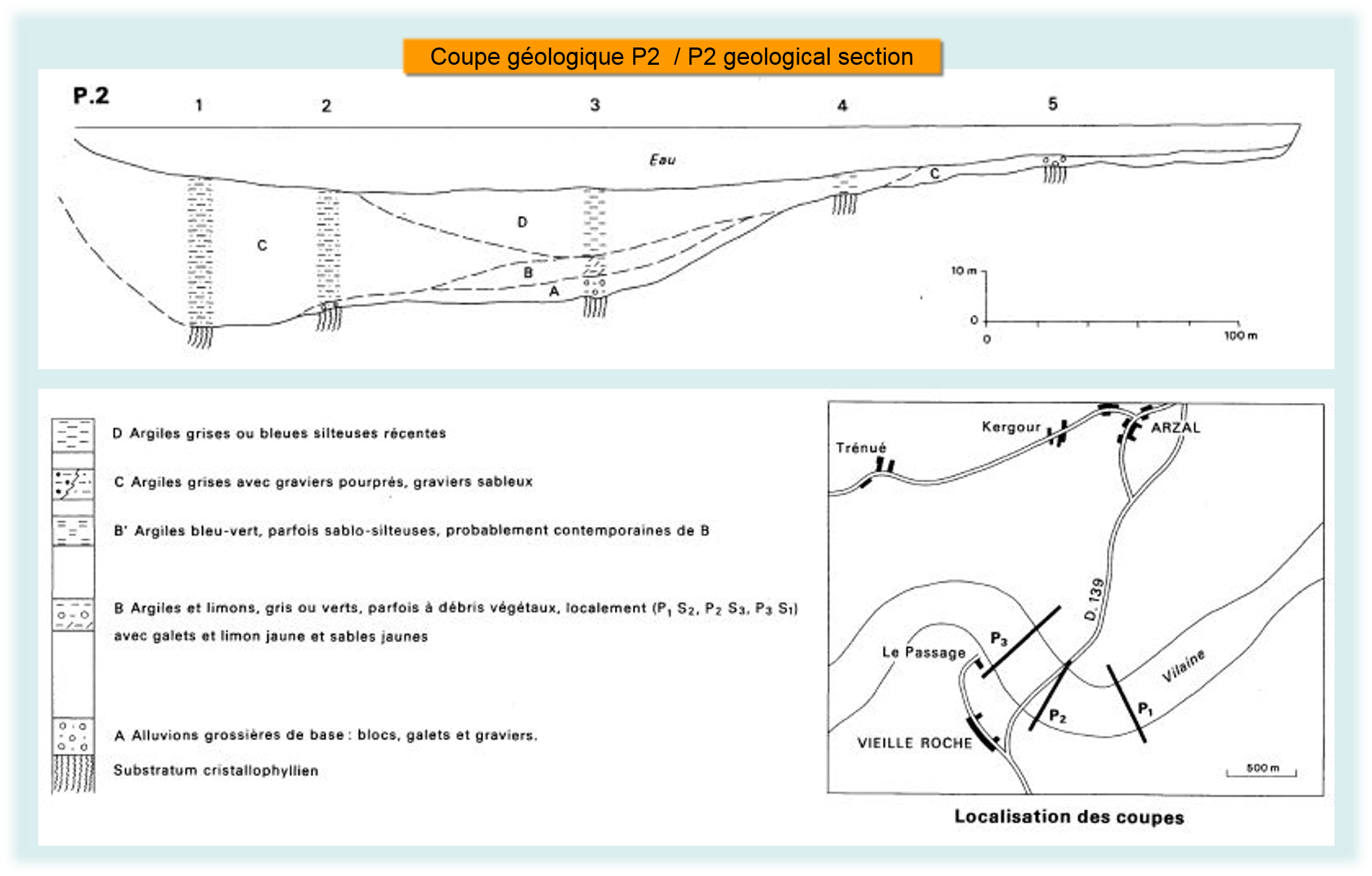

Trois coupes de la vallée de la Vilaine sont données : celles du barrage d'Arzal, dont la conception hardie (barrage en terre sur substratum argilo-sableux) mérite d'être signalée.
Les dépôts flandriens de l'estuaire de la Vilaine (identiques à ceux de la Loire décrits sur la feuille Saint-Nazaire) et l'argile bleue flandrienne qui a colmaté la dépression briéronne ont conduit localement à donner la notation Fz/My à ces formations. Les formations alluvionnaires récentes ont une puissance réduite. Ce sont des limons et argiles gris ou des vases molles, grises ou noires, ou encore des tourbes récentes (FZT). Les sondages réalisés en Brière montrent que l'épaisseur n'excède que rarement 2 m ; on trouve ensuite l'argile bleue, ou verte, flandrienne à Scorbiculaire, plus rarement Cardium, Ostrea et Mytilus. Cette argile bleue plastique peut atteindre des épaisseurs importantes (de l'ordre de la dizaine de mètres). Les formations estuariennes de Vilaine sont, comme dans la Loire, constituées par des venues détritiques sableuses importantes encadrant des dépôts d'argile noire ou grise, souvent très cohérente (dites/a//esdans la région), la partie supérieure étant plus argileuse. D'après M.T. Morzadec-Kerfourn et S. Durand, l'essentiel du remplissage de la Vilaine à Redon, est constitué par des dépôts post-glaciaires (du Boréal, 7000 B.P. env., à l'Actuel). On trouve des indices d'une pause, voire d'une régression, à la fin du Sub-Boréal, tout comme en Loire et en Brière (L. Barbaroux et al.). L'épaisseur de ce remplissage post-glaciaire est de 17 m à Redon, de 35 m à Arzal, d'environ 12 m au centre de la Brière (rappelons pour comparaison qu'il atteint environ 35 m à Saint-Nazaire, cote marine —51 m). Il s'est effectué dans un réseau de paléo-vallées, anté-tertiaires, comblées et érodées à plusieurs reprises qui est fossilisé actuellement et que l'on a pu suivre par sondages et géophysique dans les zones littorales et continentales, par géophysique au large.

Bon, ceci étant décrit, revenons à quelques définitions plus « abordables »… dans leur ordre d’apparition dans le texte, ou en complément du texte :

Bassin versant (aussi nommé bassin hydrographique), se réfère à un territoire géographique et hydrographique continental, délimité par une ligne de partage des eaux au sein de laquelle toutes les eaux tombantes ou ruisselantes se concentrent dans une rivière collective. Le bassin versant est drainé par des cours d'eau qui se rassemblent et convergent vers un collecteur majeur, généralement un fleuve.

non trouvee


NON TROUVEE Geological reminder:

Here is how described in the notice of the local geologic geological map these formations:

Gneiss migmatic alumino-silicate (gneiss Broel) with pegmatitic granitic and exudates. They form geometrically higher education group Arzal. Their best outcrops are located on the coast of Broel (right bank) and to a lesser degree on the coast of Passage (left bank). They come to the outcrop as alternating centimetric feldspathic and phyllitic beds. Metamorphic foliation parallel to bedding and complies with the axial plane of very acute isoclinal folds, has a direction N 100 ° E and hangs moderately to the south (30-40 °).
Mineral lineation (conductor N 100 ° E) parallel to the quartz rods and axes isoclinal folds is very visible on the foliation plane.
This training is deeply injected a calc-alkaline granitic material which can be in the form of intersecting veins or blades having the same structural characteristics as the enclosing gneiss.

Muscovite and biotite granites, calc-alkaline-kind Férel Herbignac. They point to the approximate boundary between the granitic gneiss series of anticline Cornwall and mica schists of the estuary of the Vilaine. The general shape of each massif is elliptical, the major axis of the ellipse is NW-SE direction.
Rooting, at least for the granite Férel, seems to occur to the Northwest through digitations more or less parallel.
These are fine-grained granites (to the millimeter); they may contain quite a number of clusters and even biotitic-pack gneissic enclaves. The texture is grainy equigranular

Recent alluvial deposits. Blue clay and gray sand. They are represented by estuarine deposits:
- Vilaine and its local tributaries of the various tidal creeks, the most important is that of Pont-d'Arm in Mesquer, first;
- Secondly, riparian deposits of northeastern slope of Guérande dome attached to all of Pont-d'Arm and finally the recent swamp and peat formations Brière and streams dependent Brivet.
Three sections of the valley of the Vilaine are given: those of the Arzal dam, whose bold design (earth dam on sandy clay bedrock) deserves mention.
The Flandriens deposits of the estuary of the Vilaine (identical to those described Loire Saint-Nazaire on the sheet) and Flandrian blue clay which clogged the Briéronne depression led locally to provide scoring Fz / My in these training . Recent alluvial formations have reduced power. These are gray silts and clays or soft vases, gray or black, or recent peats (FZT). The surveys show that in Brière thickness rarely exceeds 2 m; then find blue clay, or green Flandrian to Scorbiculaire, rarely Cardium, Mytilus and Ostrea. This plastic blue clay can reach thicknesses (on the order of tens of meters). Vilaine estuarine formations are, as in the Loire, constituted by large sandy detrital deposits came framing of black or gray clay, often very consistent (say / a // esdans the region), the upper part being more clayey. According MT-Morzadec Kerfourn and S. Durand, essentially filling the Vilaine to Redon, consists of post-glacial deposits (Boréal, 7000 BP approx., The Current). There are indications of a break or even a regression, at the end of Sub-Boréal, like the Loire and Briere (L. Barbaroux et al.). The thickness of this post-glacial filling is 17 m in Redon to Arzal 35 m, approximately 12 m in the center of the Briere (recall for comparison that reaches about 35 m in Saint-Nazaire, navy rating -51 m). This is done in a Paleo-valley system, ante-tertiary filled repeatedly eroded and is currently fossilized and that it could be followed by geophysical surveys and in coastal and inland areas, geophysical off .

Well, this being described, back to some definitions more "affordable" ... in the order they appear in the text, or in addition to the text:

Watershed (also called watershed), refers to a geographical and hydrographic mainland, bounded by a watershed line in which all droopy dripping water or concentrate in a collective river. The watershed is drained by streams that come together and converge towards a major collector, usually a river.
non trouvee
« Vilaine River Drainage Basin map-fr » par © Sémhur / Wikimedia Commons. Sous licence FAL via Wikimedia Commons.

NON TROUVEE Observons :

Votre mission sera d‘observer, de loin et de près, de bien lire, de comprendre, de mesurer, et, bien sûr, de répondre aux questions.

NON TROUVEE Observe:

Your mission will be to observe, far and near, read well, understand, measure, and, of course, to answer questions.


Pour loguer cette cache / To log this cache :

non trouvee

NON TROUVEE Pour valider votre visite sur le site, envoyez-moi, en précisant bien le nom de l’earthcache, vos réponses par courrier électronique (à partir de mon profil, ou sur la messagerie [Message Center] de geocaching.com) aux questions suivantes. Vous pouvez loguer "Found it", je vous contacterai en cas de nécessité:

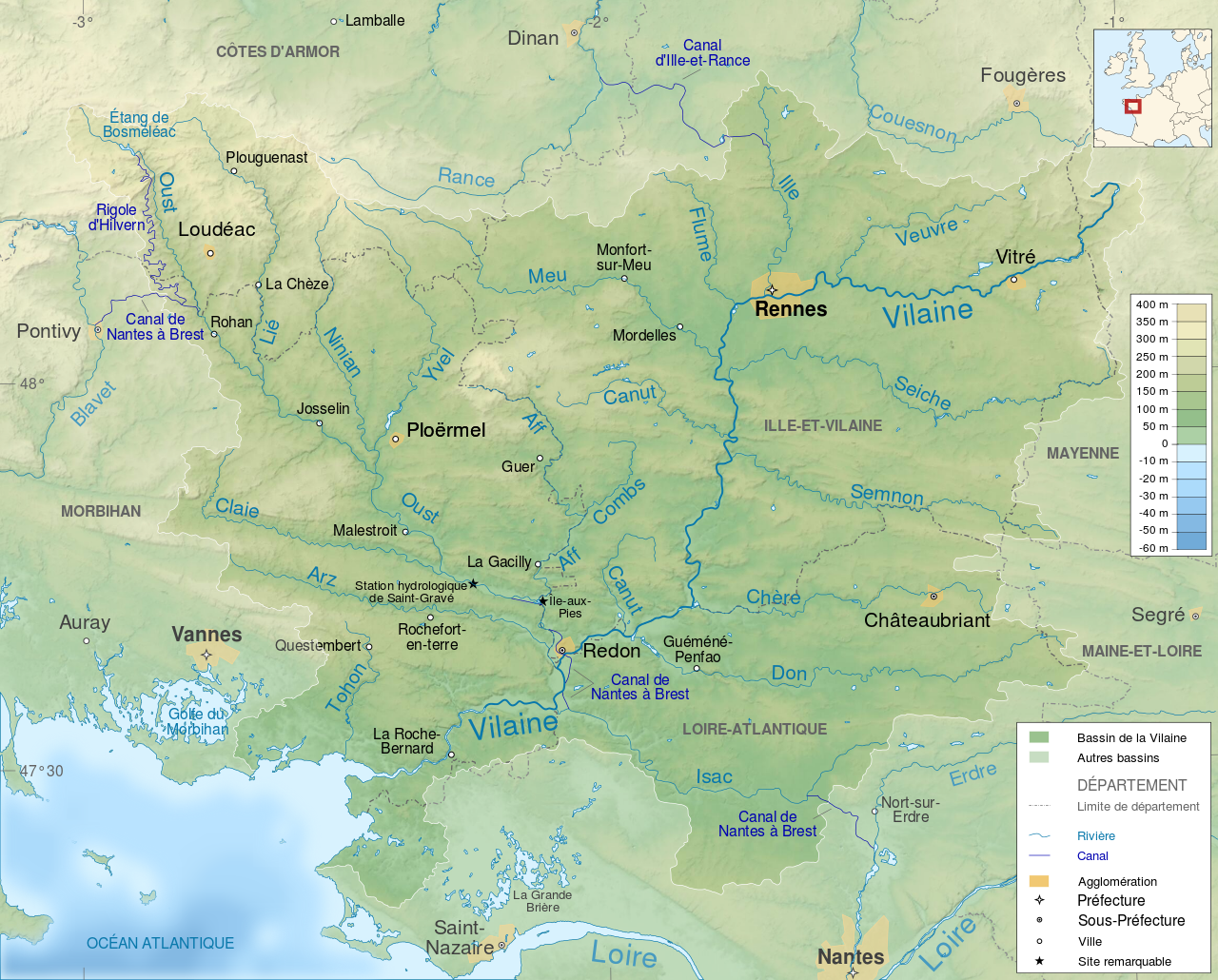

WP1: Q1: Sur le panneau d’information figure la carte du bassin versant de la Vilaine. Quelle ville ne faisant pas partie de ce bassin versant apparaît sur la carte ?
WP1: Q2: Selon le second panneau, quelle épaisseur de vase se trouve sous la digue en terre du barrage ? Cette valeur vous semble-t-elle cohérente avec la coupe 3 ?
WP2: Q3: Derrière ce panneau, direction ESE, quelle est l’épaisseur des lits que vous voyez sur l’affleurement ?

Une photo du site, en noir et blanc, sera la bienvenue, bien que facultative.

NON TROUVEE To validate your visit to the site, send me, although specifying the name of the earthcache, your answers by e-mail (from my profile, or email [Message Center] from geocaching.com) the following questions . You can log "Found it," I will contact you if necessary:

WP1: Q1: On the information panel include the map of the watershed of the Vilaine. Which city is not part of this watershed will appear on the map?
WP1: Q2: In the second panel, which vessel thickness is below the earth dam dam? This value you she seems consistent with the section 3?
WP2: Q3: Behind this panel, ESE, how thick beds you see on the outcrop?
A website photo, black and white, will be welcome, although optional.A website photo, black and white, will be welcome, although optional.


Sources / Sources :

Documentation « papier » : Notice de la carte géologique de la France au 50000ème, Dictionnaire de géologie 8ème édition, Dunod, Série des Guides géologiques régionaux Masson, Méthodes modernes de géologie de terrain - Tome 2a manuel d’analyse structurale - Editions Technip, The Mapping of Geological Structures - Ken McClay - Geological Society of London - Handbook Series, Principes de Tectonique - A.Nicolas - Masson, Initiation à la géologie - Mémento du géologue - Ch.Pomerol et A.Blondeau - Ed.Boubée. Notice sur la géologie de la Loire Inférieure, L. Bureau, 1900.
Etude du bassin versant de Grand-Lieu (44) en vue d’une gestion quantitative des ressources en période d’étiage – rapport final – Document public – BRGM/RP-53680-FR- mars 2005.

Consultations sur Internet: http://infoterre.brgm.fr/ ; Google Earth ; Geowiki ; Wikipedia ; http://geophysics.ou.edu/geol1114, http://www.sandatlas.org/2011/11/ilmenite/
« Vilaine River Drainage Basin map-fr » par © Sémhur / Wikimedia Commons. Sous licence FAL via Wikimedia Commons.


NON TROUVEE Rappel concernant les « Earthcaches »: Il n'y a pas de conteneur à rechercher ni de logbook à renseigner. Il suffit de se rendre sur les lieux, de bien lire le descriptif, d’observer et de comprendre  pour pouvoir répondre aux questions ci-dessus. Loguez „Found it „ et, en même temps, envoyez nous vos propositions de réponses via notre profil, soit par mail, soit par la messagerie (message center). En cas de problème, nous vous contacterons. Merci de ne pas faire figurer de réponse dans vos logs !

NON TROUVEE Reminder concerning "Earthcaches" There is no container to search for information or logbook. Simply visit the site, to read the description, observe and understand in order to answer the questions above. Log in "Found it" and at the same time, send your answers via our profile proposals, either by email or by mail (Message Center). In case of problem, we will contact you. Thank you not to include response in your logs!

NON TROUVEE
