Tuchlovský
rybník

Historie
rybníkářství
První
zmínky o umělých nádržích pocházejí z období před 4000 lety
např. z Mezopotámie, Egypta, Číny a Indie. Budování nádrží v
těchto
zemích bylo
spojeno především s potřebou závlah
v zemědělství. Ve starověkém Řecku a později v Římské říši
byly též stavěny
nádrže pro zásobování měst pitnou vodou a pro chov ryb.
Počátky
budování umělých nádrží na našem území sahají do 8. a 9.
století. První písemná zmínka o rybnících pochází z roku 1115. Zpočátku
zakládaly
rybníky především řeholní řády za účelem chovu ryb. Později se přidala
i šlechta a města, správně předpokládající zisky z chovu a
prodeje
ryb. Ve
14.
století začaly být
stavěny vysoké hráze vybavené bezpečnostními přelivy. Výstavba rybníků
v močálových
oblastech přispěla k ozdravení krajiny a zpevněné hráze rybníků
posloužily k
rozvoji cestní
sítě. Z důvodu husitských válek sice došlo v 15. století k
útlumu
rybníkářství, ale již koncem století
začínají Pernštejnové s
budováním rybníků na Pardubicku a Třeboňsku. Na počátku 16. století
zásluhou
Štěpánka
Netolického ve službách Rožmberků vznikla ucelená rybniční soustava,
jejíž součástí se stala
Zlatá stoka – 45 km dlouhý umělý kanál přivádějící vodu do
rybníků z
Lužnice. Jde i z dnešního hlediska o
fantastické vodohospodářské dílo. Na jeden kilometr délky toku totiž v
některých úsecích připadá
výškový rozdíl necelých 30 centimetrů! Vybudoval i řadu rybníků
(Opatovický, Horusický, Kaňov atd.). V
druhé polovině 16.
století patřil k významným rybníkářům Jakub Krčín z Jelčan a Sedlčan.
Jeho zásluhou vznikly rybníky Rožmberk, Nevděk (dnes Svět) a
řadu menších. Jeho důležitým dílem je Nová řeka, spojující tok
Lužnice s Nežárkou, aby m.j. chránila Rožmberk před ničivými
povodněmi.
Za období největšího
rozmachu rybníkářství se považuje
počátek 17.
století, kdy se na
území Čech a Moravy nacházelo na 75 000 rybníků. Řada rybníků však byla
zničena za třicetileté války. V 19.
století dochází k vysušování rybníků, jelikož se tato půda ukázala
jako
velmi vhodná pro
nově pěstovanou cukrovou řepu. V tomto období také dochází k postavení
rybníkářství na vědecký základ. O výzkum v tomto odvětví se zasloužil
především A. Frič, jehož poznatky do praxe aplikovali
rybníkáři
Václav Horák a Josef Šusta.
Rybníkářství mírně ožilo po druhé světové válce, když v důsledku
odsunutí
německého obyvatelstva z pohraničních oblastí došlo k přechodnému
nadbytku půdy a
tím i vzniku příznivých podmínek pro budování nových a obnovu dříve
zaniklých
nádrží. [2][3][4]
Trocha teorie
Rybníky v české krajině až
na vzácné výjimky považujeme za malé vodní nádrže (dále MVN). Ty jsou
podle ČSN 75 2410 mělčí než 9 metrů a jejich objem zadržené vody
nepřevyšuje 2 milióny m3 [1].
Rozeznáváme MVN
průtočné a neprůtočné. Podle účelu známe
MVN rybochovné (tj. rybníky), závlahové, ochranné,
hospodářské, rekreační a další. Hlavními součástmi MVN jsou
hráz,
výpustné zařízení a
bezpečnostní přeliv.
Hráz
našich MVN je téměř všude sypaná (zemní), na příčném průřezu
lichoběžníková.
Může být zemní homogenní (jen z jednoho druhu zeminy), nebo nehomogenní
(obvykle se středovým jílovým těsněním – viz kresba B na obr. 1). Horní
hranici prosakující vody udává depresní křivka (DK) parabolického
tvaru. Pokud by
procházela vzdušním lícem hráze, tak je zaděláno na brzkou katastrofu
(obr. 1 A). Správně je řešení B nebo C, kdy je prosakující voda
zachycována
patním drénem PD tvořeném většími kameny obsypanými ve styku
se zeminou jemným štěrkem. Odtud je odváděna perforovanými plastovými
hadicemi pod hráz, kde je vidět, kolik vody z nich vytéká (a tím i jak
hráz těsní). Návrh
profilu hráze závisí na řadě okolností, zvl. na propustnosti
použité zeminy, propustnosti podloží a na výšce vodní
hladiny. Podrobně to nařizuje ČSN 75 2410 [1]. (Ještě že na všechno
máme vzorce a programy! Ale stačí bobří
rodinka a za chvíli může být všechno jinak...)

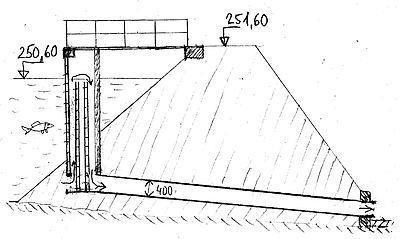

Výpustné zařízení
může být různého provedení, ale u běžných menších rybníků bývá použit
staletími prověřený požerák.
Je to vlastně hranolová šachta, kde jsou
umístěny dubové desky (prkna zvaná dluže)
na sobě, přičemž se jejich přidáním nebo vytažením reguluje výše
hladiny. Může to být jen jedna řada, ale častější
je třířadové provedení s první řadou opatřenou u dna sítem
(česlemi).
Na požerák je napojeno odpadní potrubí, které končí v
betonovém čele na vzdušní straně hráze. Odtud teče voda korytem dále.
Bezpečnostní přeliv
je nezbytnou součástí každé MVN (a vlastně všech nádrží). Někdy bývá
sdružen s požerákem, ale to se nevidí rádo, protože hrozí jeho ucpání
při povodni. Častěji je to obvykle lichoběžníkové snížení v hrázi.
Přeliv musí být dimenzován dle závažnosti hrozících
škod většinou na 100letou povodeň, čili na průtok označovaný Q100.
Pokud by přeliv nestačil a voda začala přetékat přes hráz, tak hrozí
vymletí povrchu a
následné protržení hráze se všemi důsledky. Ale i tak je třeba výšku
koruny hráze navrhnout o cca 30 – 40 cm nad maximální povodňovou
hladinu
kvůli
vlnám. (Rozdíl běžné a maximální hladiny 60 cm se u tohoto rybníka
nezdá mnoho, ale je
třeba si uvědomit, že se hladina rozlévá do šířky a nádrže tak bývají
při povodni schopny pojmout o 30, 50 i více procent vody než při běžné
hladině. To má význam např. při bleskových povodních: povodňový příval
se na nějaký čas zadrží, průtok ve špičce se sníží a tím se zabrání
větším škodám pod hrází.)

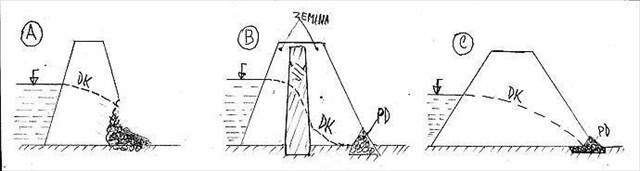

Obr. 1: A –
hráz je úzká,
depresní křivka (DK) nedosahuje k podloží, zemina se vyplavuje a hráz
se
nakonec protrhne. B – jílové těsnící jádro je účinné, ale pracnější a
dražší
řešení. C – jednodušší a široce používané řešení. Depresní křivka
nezasahuje na vzdušní líc hráze. Prosáklá voda je neškodně odváděna
patním drénem PD do koryta pod hrází.
Tuchlovský
rybník
Podrobnější údaje o popisovaném rybníku najdete v
projektové
dokumentaci,
kterou pro Povodí Ohře a. s. vypracoval Sweco Hydroprojekt a. s. [5].
Při
zběžném pohledu se nezdá, že by se stavba od projektu
významněji odchýlila. Dovnitř hráze ovšem nevidím.

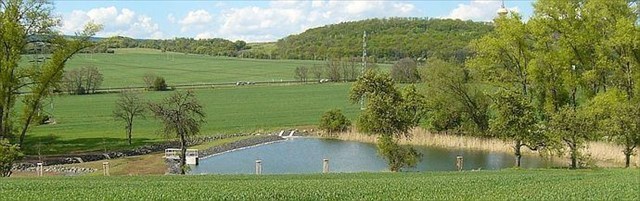

Tuchlovský rybník – tak jako další rybníky
– zadržuje vodu v
krajině. Má
krajinotvornou funkci a vytváří
podmínky
pro zvýšení ekologické
stability
území. Funguje i jak retenční nádrž pro odtok srážkové vody z
rychlostní silnice Teplice – Bílina. Dříve byl využíván i pro závlahy a
pro chov ryb. Plocha jeho vodní hladiny údajně činí 0,64
ha a rybník zadržuje 7,686 tis. m3 vody při
běžném
napuštění. Jeho maximální hloubka nepřesáhne 2 metry.
Soustřeďuje vody
z území o rozloze zhruba 2 km2. Průměrný průtok
v místě rybníka je jen pár litrů za sekundu, ale při stoleté povodni
může být průtok Q100 něco
přes 7
m3/s.
Celkové
stavební a dispoziční řešení
Na tomto místě se už
rybník nacházel, ale byl v havarijním stavu, takže ho bylo nutné
zásadně zrekonstruovat. (Uvidíte ho na starších fotomapách na Mapy.cz.)
Všechny níže uvedené části byly
zrekonstruovány:
- hráz
- bezpečnostní přeliv a odpadní koryto
- požerák

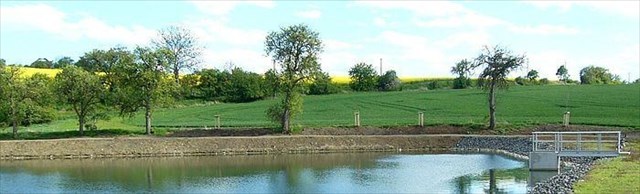

Hráz
Nově
vybudované těleso hráze je
sypané, zemní a homogenní. Hráz je
opatřena
dvěma patními drény (z levé a pravé strany hráze) s perforovaným
plastovým potrubím pro odvedení
prosakující vody. Patní drény ústí pod hrází do koryta
Kladrubského potoka. Mezi konstrukční
zeminou hráze a patním
drénem je umístěna filtrační
vrstva.
Návodní svah hráze je
opevněn kameny a je od zeminy hráze taktéž oddělen
filtrační štěrkopískovou vrstvou. Těleso
hráze bylo zhutňováno po vrstvách. Zvláštní
pozornost byla věnována řádnému zhutnění zeminy v kontaktu
s betonovými a
kamennými konstrukcemi, kde hrozí průsaky a vymílání
zeminy. Vzdušní
svah a koruna hráze byly opatřeny humusem a osety travním
semenem.
Parametry
hráze i ostatních částí stavby naleznete v [5] (D 1.1 Technická
zpráva.pdf, s. 5–7). Je tam i řada podrobných výkresů.
Více pochopíte i z obrázků v galerii i v textu.

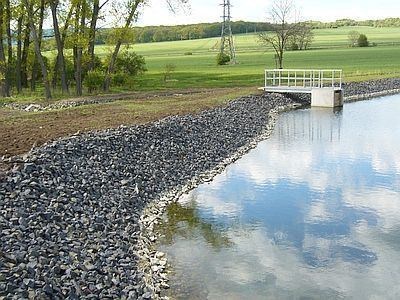

Požerák
Prefabrikovaný betonový požerák
je
na čelní straně otevřený se třemi
dlužovými
stěnami. Je vybaven ocelovým žebříkem,
uzamykatelným
poklopem a dubovými dlužemi. Na
horní
hraně požeráku je oboustranné
zábradlí. Pro
přístup na požerák z koruny
hráze slouží ocelová lávka,
která je
na koruně hráze podepřena betonovým
blokem.
Podlaha
lávky je
tvořena rošty s povrchovou adhezní
úpravou. Výpustné (odpadní)
potrubí je plastové a je ukončeno výtokovým
betonovým čelem.

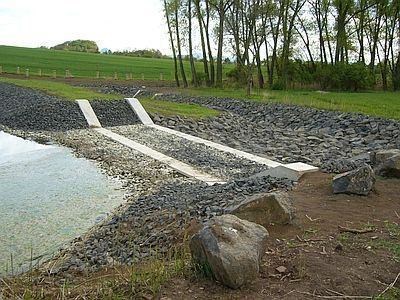

Bezpečnostní
přeliv
Přeliv
lichoběžníkového tvaru byl vybudován jako
čelní u pravého okraje hráze. Je navržen na stoletý
průtok Q100. Délka přelivné
hrany činí 10 m. Kóta
přelivné
hrany je totožná s kótou hladiny běžného napuštění.
Maximální hladina rybníka při průtoku Q100
je 60
cm nad hranou přelivu. Přeliv je
tvořen dvěma železobetonovými prahy. Návodní strana přelivu
je opevněna lomovým kamenem a
podložena štěrkopískovým filtrem. Na přeliv navazuje skluz
(jeho koryto na obrázku zatáčí vlevo).

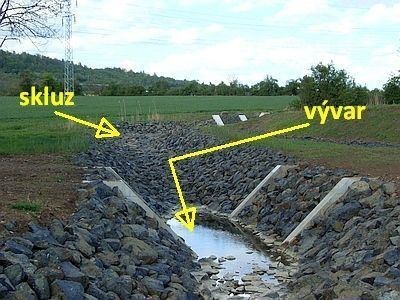

Skluz a vývar
Na
vzdušní
straně hráze na bezpečnostní
přeliv
navazuje skluz.
Jeho koryto má lichoběžníkový profil. Jeho šířka u
dna je 2 metry a sklon svahů je 1:1 (45°). Vzhledem k vysokým
rychlostem bystřinného proudění ve skluzu je koryto opevněno velkými a
těžkými lomovými
kameny (viz foto vlevo a podrobnější v galerii) se
štěrkopískovým podsypem. Podélný
sklon koryta je jednotný v celé délce a činí 7,6 %. Také kapacita
skluzu je navržena na stoletou vodu Q100.
Na
dolním konci skluzu se
nachází vývar,
ve kterém
bude při povodni docházet k tlumení
kinetické energie proudící
vody. Má lichoběžníkový profil, je dlouhý 7,2 m,
široký ve dně 2 m a
sklon jeho svahů je rovněž 1:1. Vývar je o 60 cm
zahlouben oproti skluzu a z
obou stran je ohraničen železobetonovými
prahy. Na
vývar navazuje koryto, které
ústí
do koryta vedoucího od spodní výpusti nádrže v trase
původního potoka.
Koryto
od spodní
výpusti rybníku je
až
po soutok s korytem skluzu pod vývarem
opevněno

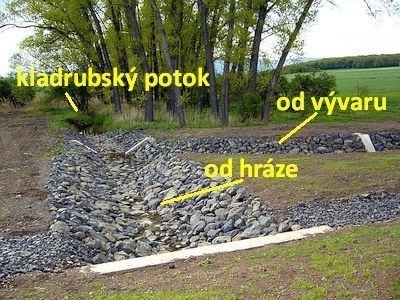

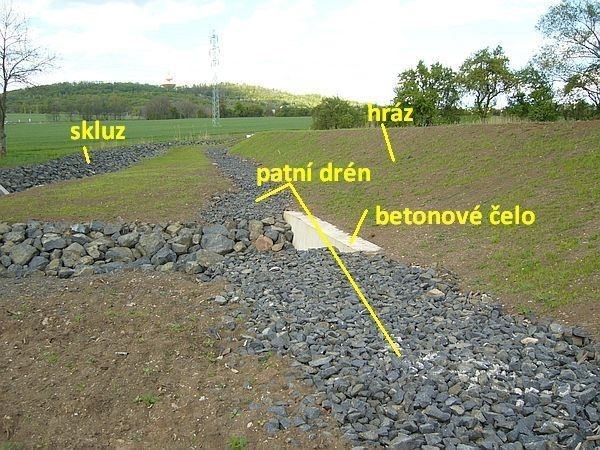

stejně jako skluz. Opevnění
koryta končí u
železobetonového prahu, za kterým je
ještě v délce asi 15 metrů proveden
kamenný zához. Po soutoku obou koryt následuje odtok
do
původního koryta Kladrubského potoka. (obr. vlevo)
* * *
Jak
najít keš

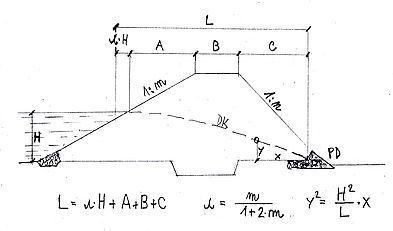

Budete počítat průsak hráze. Na obrázku vidíte
příčný řez homogenní zemní hrází se zakreslenou
depresní křivkou (DK).
Toto zadání je samozřejmě velmi zjednodušené.
Výška H a
vzdálenost C
se totiž v průběhu hráze mění a tím se mění i
průsak q.
Předpokládejte, že zadané hodnoty H
a C jsou
zprůměrované z několika příčných
řezů hráze.
H = 2,10 m
A = 3,00 m
B = 3,00 m
C =
5,50 m
Sklon návodního svahu (1:
m)
= 1: 3
Sklon vzdušního svahu (1:
n)
= 1: 2,2
λ = m / (1 + 2*m)
L = λ*H + A + B
+ C
Vypočtěte délku průsaku L
a z ní průsak hráze q v
m3
za sekundu na 1 m hráze podle vzorce
q = K * H2 / (2*L),
[m3/s/m]
kde koeficient K
(součinitel hydraulické vodivosti použité zeminy) = 5·10-8 [m/s]
a délka
hráze dhr
= 112 m.
Dále vypočtěte celkový průsak hráze = q
* dhr
[m3/s]
a tuto hodnotu ještě
přepočtěte na litry za 24 hodin. Zaokrouhlete ji na celé litry a
označte
ji jako P.
(Správně
byste měli spočítat průsaky v několika příčných profilech hráze,
vynásobit je vzdálenostmi mezi profily (řezy) a všechny vypočtené
průsaky sečíst. Ale tím vás trápit nebudu.)
Pak už počítejte dál jako
obvykle:
X
= P / 2,7481928
Číslice v čísle X
označte ABCDEFGH
(desetinné čárky si nevšímejte a číslici H nezaokrouhlujte;
písmena zde už nejsou délky ani výšky, ale číslice čísla X) a
použijte je pro
výpočet souřadnic FINÁLKY:
N
50° 36.CDE´ E 13° 49.FGH´
Ještě kontrola...
...a je to!
Poznámky
- Moje kresby v textu jsou proti fotkám bohužel obráceně
(návodní a
vzdušní strana hráze). Také profil hráze na obrázku v zadání úlohy
neodpovídá zadaným rozměrům.
- K rybníku se sice dojet autem dá, ale ta cesta je špatná.
Lepší je auto zanechat na asfaltce vedoucí od zámku. Po dešti může
být u rybníka bláto.
- Kvalita
vody v nádrži se mi moc nezdá. Když už se někdo budete chtít koupat,
tak
neskákejte z požeráku! Je tam malá hloubka a u dna jsou ostré betonové
hrany!!!
- V okolí je řada posedů. Proto nedoporučuji hledat keš za
tmy.
- Zámek v nedaleké Křemýži není přístupný (ani zámecký park).
- V okolí rybníka roste kostival český a žije skokan
skřehotavý. V obou případech jde o zvláště chráněný druh.
Literatura
[1] ČSN 75 2410 Malé
vodní nádrže. Praha: Úřad pro
technickou normalizaci, metrologii a státní
zkušebnictví,
2011, 48 stran.
[2] VRÁNA, Karel a Jan BERAN: Rybníky
a účelové nádrže. Vyd.
3. Praha: Česká technika - nakladatelství ČVUT, 2008. ISBN
978-80-01-04002-7.
[3] ŠÁLEK, Jan, Anna TRESOVÁ a Zdeněk MIKA:
Rybníky a účelové
nádrže: celostátní vysokoškolská učebnice pro
stavební fakulty vysokých škol technických. Praha: Státní
nakladatelství technické literatury, 1989. ISBN 80-03-00092-0.
[4] ŠÁLEK, Jan: Rybníky
a účelové nádrže. Vyd. 1. Brno: VITIUM, 2001.
ISBN 80-214-1806-0.
[5] Sweco Hydroprojekt a.s.: Projektová dokumentace. PD final
25.10.22 -VD Tuchlovský
rybník.zip. Veřejně dostupná na
stránce ministerstva zemědělství ČR
(https://zakazky.eagri.cz/contract_display_17562.html).
[6] Obrázek Vodník u řeky Ohře, autor Horakvlado, CC BY-SA 4.0, ostatní
fotky a kresby owner
* * *

Konec
GCAPW72 –
verze 1.0 z 25. 4. 2024
(CC BY-SA 3.0
CZ) ladislavappl 2024
Projektová dokumentace © Sweco Hydroprojekt a. s.
Napsáno v
Kompozeru
